Závitník strojní s lamačem DIN 371/B M3,5 6HX HSSE/TiX2, A150 TiX2
Strojní závitník A150 M3,5x0,6 pro průchozí otvory do 2,5xD. Použití: vybrané nerezové oceli. HSSE, TiX2. Přímé drážky s lamačem třísek.
Za nákup tohoto produktu lze získat:13 bodů
Tento produkt lze získat za:1 299 bodů
Dostupnost:Skladem do týdne
Bližší informace o dostupnosti po
Strojní závitník A150 M3,5x0,6 pro průchozí otvory do 2,5×D.
Provedení: Vnitřní metrický závit ISO s hrubým stoupáním podle DIN 13. Geometrie s lamačem třísek směruje třísky dopředu ve směru posuvu.
Materiál nástroje a povrch: Konvenční rychlořezná ocel HSSE (HSS-E podle ISO 11054) pro obecné aplikace. Vícevrstvý povlak TiX2 s odolností proti oxidaci a opotřebení a podporou odvodu třísek.
Technické parametry
| Rozměr / profil závitu | M3,5x0,6 |
|---|---|
| Norma závitu | M DIN 13 |
| Rozměrová norma | DIN 371 |
| Tolerance nástroje | 6HX |
| Směr řezu | pravý |
| Typ otvoru | průchozí |
| Hloubka závitování | do 2,5×D |
| Geometrie | přímé drážky s lamačem třísek |
| Náběh | B; 4–5 závitů |
| Materiál nástroje | HSSE |
| Povrch | TiX2 |

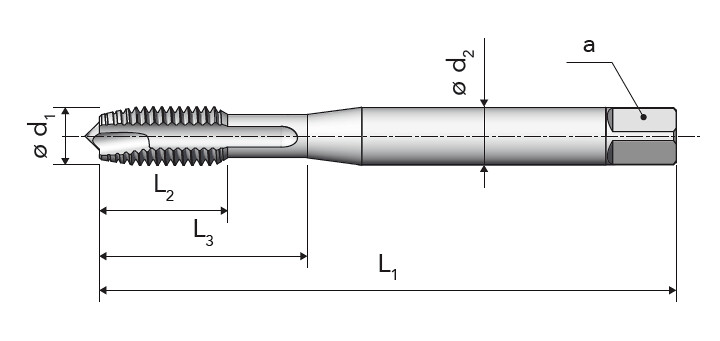

| Jmenovitý průměr d1 | 3,5 mm |
|---|---|
| Stoupání P | 0,6 mm |
| Celková délka L1 | 56 mm |
| Délka závitové části L2 | 11 mm |
| Využitelná délka L3 | 16 mm |
| Průměr stopky d2 | 4 mm |
| Čtyřhran a | 3 mm |
| Počet drážek z | 3 |
| Předvrtání | 2,9 mm |
| Tolerance rozměrů | L1 js16; d2 h9; a h12. |
Materiálové použití a řezné podmínky
| Skupina / vhodnost | Materiál obrobku | Pevnost / tvrdost skupiny | vc (m/min) |
|---|---|---|---|
| P.7 doporučené | feritické, martenzitické a precipitačně vytvrditelné nerezové oceli | <1000 MPa | 10–15 |
| M.1 doporučené | austenitické nerezové oceli | <850 MPa | 10–15 |
Příklady jakostí: P.7: 1.4016 / AISI 430; 1.4006 / AISI 410; 1.4021 / AISI 420; M.1: 1.4301 / AISI 304; 1.4401 / AISI 316; 1.4404 / AISI 316L.
Mazání podle materiálových skupin: P.7, M.1 = E, O, MQL. E = emulze, O = olej, MQL = minimální množství maziva.
| Typ závitu | M |
| Průměr závitu | M3,5 |
| Typ otvoru | Průchozí |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, M - Nerez |
| Směr | Pravořezný |
| Tolerance | 6HX |
| Vnitřní chlazení | Ne |
| Materiál nástroje | HSSE |
| Norma | DIN 371/B |
| Povlak | Ano |
| Stoupání závitu | 0,60 |
| Výrobce | VERGNANO |
