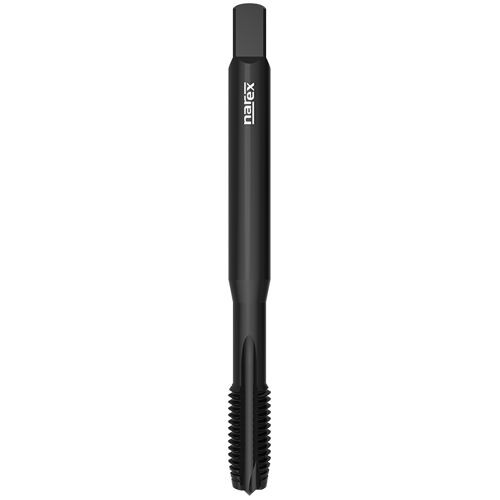

Závitník strojní s lamačem DIN 371/B M6 6H HSSE/OX (1540)
Strojní závitník s lamačem
Za nákup tohoto produktu lze získat:3 body
Tento produkt lze získat za:252 bodů
Dostupnost:Skladem externě: expedice do týdne (> 50 ks)
Bližší informace o dostupnosti po
Katalogové číslo: 1540
Strojní závitník pro metrický závit s přímou drážkou a lamačem třísek, DIN 371, s oxidovaným povrchem, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, slitiny zinku, slitiny hliníku s Si<10%, alternativně pro slitiny hliníku s Si>10%.
Parametry:
Závit M: Metrický ISO závit
Schema profilu závitu: 60°
Norma závitu: DIN 13
Typ N: Závitník pro oceli s pevností do 800 N/mm2
Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSE
Druh povlaku: Oxidace
Norma závitníku: DIN 371
Lícování závitu: ISO 2 - 6H
Řezný kužel B: Délka 3,5-6 stoupání
Typ otvoru: Průchozí (délka závitu L > 1,5xd1)
Obráběné materiály:
| Skupina | Název | Řezná rychlost |
|---|---|---|
| P1.2 | Nelegované lité oceli <500N/mm2 | 6-10 |
| P2.2 | Konstrukční oceli <800N/mm2 | 10-12 |
| P2.3 | Nelegované lité oceli <800N/mm2 | 12-15 |
| N8.1 | Legovaný hliník Si<10% | 14-20 |
| N8.2 | Legovaný hliník Si>10% | 12-15 |
| N11.1 | Zinek a slitiny zinku | 10-12 |

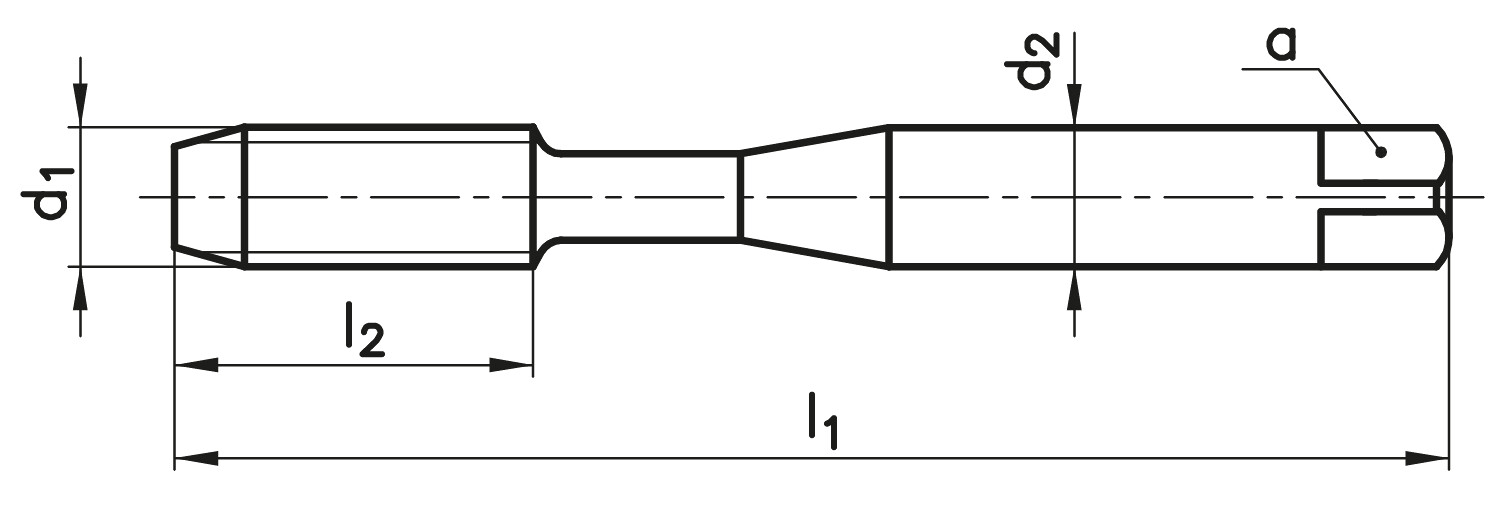

Rozměry výrobků:
| d1 | P | tol | l1 | l2 | d2 | a | otvor |
|---|---|---|---|---|---|---|---|
| M 2 | 0,4 | 6H | 45 | 8 | 2,8 | 2,1 | 1,6 |
| M 2,5 | 0,45 | 6H | 50 | 9 | 2,8 | 2,1 | 2,05 |
| M 3 | 0,5 | 6G | 56 | 9 | 3,5 | 2,7 | 2,5 |
| M 3 | 0,5 | 6H | 56 | 9 | 3,5 | 2,7 | 2,5 |
| M 3,5 | 0,6 | 6G | 56 | 11 | 4 | 3 | 2,9 |
| M 3,5 | 0,6 | 6H | 56 | 11 | 4 | 3 | 2,9 |
| M 4 | 0,7 | 6H | 63 | 12 | 4,5 | 3,4 | 3,3 |
| M 4 | 0,7 | 6G | 63 | 12 | 4,5 | 3,4 | 3,3 |
| M 5 | 0,8 | 6H | 70 | 13 | 6 | 4,9 | 4,2 |
| M 5 | 0,8 | 6G | 70 | 13 | 6 | 4,9 | 4,2 |
| M 6 | 1 | 6G | 80 | 15 | 6 | 4,9 | 5 |
| M 6 | 1 | 6H | 80 | 15 | 6 | 4,9 | 5 |
| M 7 | 1 | 6H | 80 | 15 | 7 | 5,5 | 6 |
| M 8 | 1,25 | 6H | 90 | 18 | 8 | 6,2 | 6,8 |
| M 8 | 1,25 | 6G | 90 | 18 | 8 | 6,2 | 6,8 |
| M 10 | 1,5 | 6H | 100 | 20 | 10 | 8 | 8,5 |
| M 10 | 1,5 | 6G | 100 | 20 | 10 | 8 | 8,5 |
| Typ závitu | M |
| Průměr závitu | M6 |
| Typ otvoru | Průchozí |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, N - Neželezný materiál |
| Tolerance | 6H |
| Vnitřní chlazení | Ne |
| Průměr stopky [mm] | 6,00 |
| Materiál nástroje | HSSE |
| Norma | DIN 371/B |
| Povlak | Ne |
| Řezná délka [mm] | 15,00 |
| Celková délka [mm] | 80,00 |
| Stoupání závitu | 1,00 |
| Výrobce | NAREX Ždánice |
