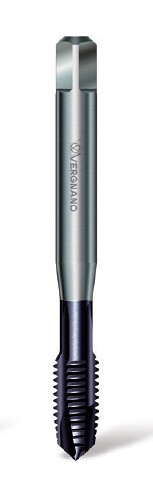

Závitník strojní s lamačem DIN 371/B M8 6GX HSSP, P15 6GX TIH1
Strojní závitník P15 6GX M8x1,25 pro průchozí otvory do 3×D.
Provedení: Vnitřní metrický závit ISO s hrubým stoupáním podle DIN 13. Geometrie s lamačem třísek směruje třísky dopředu ve směru posuvu.
Materiál nástroje a povrch: Prášková rychlořezná ocel HSSP (HSS-E-PM podle ISO 11054) pro houževnaté materiály a náročné aplikace. Vícevrstvý povlak TiH1 s odolností proti oxidaci a opotřebení a podporou odvodu třísek.
Technické parametry
| Rozměr / profil závitu | M8x1,25 |
|---|---|
| Norma závitu | M DIN 13 |
| Rozměrová norma | DIN 371 |
| Tolerance nástroje | 6GX |
| Směr řezu | pravý |
| Typ otvoru | průchozí |
| Hloubka závitování | do 3×D |
| Geometrie | přímé drážky s lamačem třísek |
| Náběh | B; 4–5 závitů |
| Materiál nástroje | HSSP |
| Povrch | TiH1 |

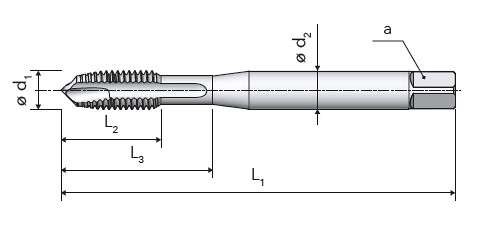

| Jmenovitý průměr d1 | 8 mm |
|---|---|
| Stoupání P | 1,25 mm |
| Celková délka L1 | 90 mm |
| Délka závitové části L2 | 18 mm |
| Využitelná délka L3 | 33 mm |
| Průměr stopky d2 | 8 mm |
| Čtyřhran a | 6,2 mm |
| Počet drážek z | 3 |
| Předvrtání | 6,8 mm |
| Tolerance rozměrů | L1 js16; d2 h9; a h12. |
Materiálové použití a řezné podmínky
| Skupina / vhodnost | Materiál obrobku | Pevnost / tvrdost skupiny | vc (m/min) |
|---|---|---|---|
| P.3 doporučené | uhlíkové oceli | 350–850 MPa | 25–35 |
| P.4 doporučené | legované a zušlechtěné oceli (nižší pevnost) | 500–850 MPa | 20–30 |
| P.5 doporučené | legované a zušlechtěné oceli | 850–1200 MPa | 10–20 |
| P.6 doporučené | legované vysokopevnostní oceli | 1200–1600 MPa | 8–10 |
| P.7 doporučené | feritické, martenzitické a precipitačně vytvrditelné nerezové oceli | <1000 MPa | 10–15 |
| M.1 doporučené | austenitické nerezové oceli | <850 MPa | 10–15 |
| M.2 doporučené | duplexní feriticko-austenitické nerezové oceli | <1000 MPa | 6–8 |
| K.2 doporučené | tvárná, temperovaná a zušlechtěná litina | <1000 MPa | 25–35 |
| N.2 doporučené | slitiny hliníku s Si <0,5 %, dlouhá tříska | <500 MPa | 30–40 |
| N.3 doporučené | slitiny hliníku s Si <10 %, středně dlouhá tříska | <500 MPa | 30–40 |
| N.6 doporučené | slitiny mědi s dlouhou třískou a měkká mosaz | <700 MPa | 25–35 |
Příklady jakostí: P.3: 1.0503 / C45; 1.0601 / C60; M.1: 1.4301 / AISI 304; 1.4401 / AISI 316; 1.4404 / AISI 316L; K.2: 0.7040 / GGG40; 0.7050 / GGG50; 0.7060 / GGG60; N.2: 3.3315 / AlMg1 / 5005; 3.1355 / AlCuMg2 / 2024.
Mazání podle materiálových skupin: P.3, P.4, P.5, P.7, M.1, K.2, N.2, N.3, N.6 = E, O, MQL; P.6 = O; M.2 = O, MQL. E = emulze, O = olej, MQL = minimální množství maziva.
| Typ závitu | M |
| Průměr závitu | M8 |
| Typ otvoru | Průchozí |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, M - Nerez, K - Litina, N - Neželezný materiál |
| Směr | Pravořezný |
| Tolerance | 6HX |
| Vnitřní chlazení | Ne |
| Materiál nástroje | HSS-E-PM |
| Norma | DIN 371/B |
| Povlak | Ano |
| Stoupání závitu | 1,25 |
| Výrobce | VERGNANO |
