Závitník strojní s lamačem DIN 376/B M20 6H HSSE/TiCN (3580)
Strojní závitník s lamačem
Za nákup tohoto produktu lze získat:17 bodů
Tento produkt lze získat za:1 660 bodů
Dostupnost:Skladem externě: expedice do týdne (> 5 ks)
Bližší informace o dostupnosti po
Katalogové číslo: 3580
Strojní závitník pro metrický a jemný metrický závit s přímou drážkou a lamačem třísek, DIN 376, DIN 374 povlak TiCN, vhodný pro cementační a nitridační oceli, zušlechtěné oceli, nástrojové oceli, tvárnou a temperovanou litinu
Parametry:
Závit M: Metrický ISO závit
Závit MF: Metrický ISO závit jemný
Schema profilu závitu: 60°
Norma závitu: DIN 13
Typ H: Závitník pro oceli s pevností do 1100 N/mm2
Druh povlaku: Povlak karbonitrid titanu
Materiál závitníku: Vanadová vysoce výkonná rychlořezná ocel HSSE V3
Norma závitníku: DIN 376
Norma závitníku: DIN 374
Lícování závitu: ISO 2 - 6H
Řezný kužel B: Délka 3,5-6 stoupání
Typ otvoru: Průchozí (délka závitu L > 1,5xd1)
Obráběné materiály:
| Skupina | Název | Řezná rychlost |
|---|---|---|
| P3.1 | Cement. a nitr. oceli <1200N/mm2 | 4-8 |
| P3.2 | Zušlechtěné oceli <1200N/mm2 | 4-8 |
| P3.3 | Nástrojové oceli <1200N/mm2 | 4-8 |
| K6.2 | Tvárná a temper. litina | 7-10 |
| N8.2 | Legovaný hliník Si>10% | 15-30 |

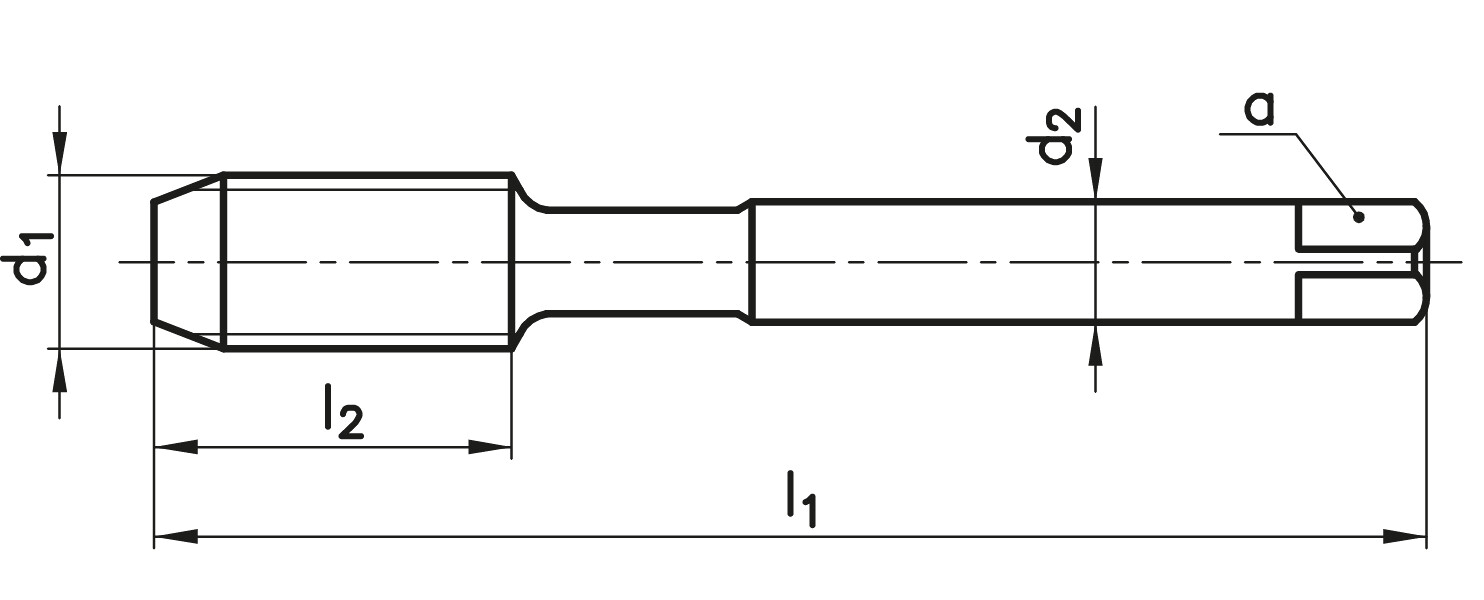

Rozměry výrobků:
| d1 | P | tol | l1 | l2 | d2 | a | otvor |
|---|---|---|---|---|---|---|---|
| M 3 | 0,5 | 6H | 56 | 9 | 2,2 | - | 2,5 |
| M 4 | 0,7 | 6H | 63 | 12 | 2,8 | 2,1 | 3,3 |
| M 5 | 0,8 | 6H | 70 | 13 | 3,5 | 2,7 | 4,2 |
| M 6 | 0,75 | 6H | 80 | 15 | 4,5 | 3,4 | 5,2 |
| M 6 | 1 | 6H | 80 | 15 | 4,5 | 3,4 | 5 |
| M 8 | 1,25 | 6H | 90 | 18 | 6 | 4,9 | 6,8 |
| M 8 | 0,75 | 6H | 80 | 15 | 6 | 4,9 | 7,2 |
| M 8 | 1 | 6H | 90 | 18 | 6 | 4,9 | 7 |
| M 10 | 1,5 | 6H | 100 | 20 | 7 | 5,5 | 8,5 |
| M 10 | 1 | 6H | 90 | 20 | 7 | 5,5 | 9 |
| M 12 | 1 | 6H | 100 | 21 | 9 | 7 | 11 |
| M 12 | 1,75 | 6H | 110 | 23 | 9 | 7 | 10,2 |
| M 12 | 1,5 | 6H | 100 | 21 | 9 | 7 | 10,5 |
| M 14 | 2 | 6H | 110 | 25 | 11 | 9 | 12 |
| M 14 | 1,5 | 6H | 100 | 21 | 11 | 9 | 12,5 |
| M 16 | 2 | 6H | 110 | 25 | 12 | 9 | 14 |
| M 16 | 1,5 | 6H | 100 | 21 | 12 | 9 | 14,5 |
| M 18 | 1,5 | 6H | 110 | 24 | 14 | 11 | 16,5 |
| M 18 | 2,5 | 6H | 125 | 30 | 14 | 11 | 15,5 |
| M 20 | 2,5 | 6H | 140 | 30 | 16 | 12 | 17,5 |
| M 20 | 1,5 | 6H | 125 | 24 | 16 | 12 | 18,5 |
| M 22 | 2,5 | 6H | 140 | 30 | 18 | 14,5 | 19,5 |
| M 24 | 3 | 6H | 160 | 36 | 18 | 14,5 | 21 |
| M 27 | 3 | 6H | 160 | 36 | 20 | 16 | 24 |
| M 30 | 3,5 | 6H | 180 | 40 | 22 | 18 | 26,5 |
| Typ závitu | M |
| Průměr závitu | M20 |
| Typ otvoru | Průchozí |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, K - Litina, N - Neželezný materiál |
| Tolerance | 6H |
| Vnitřní chlazení | Ne |
| Průměr stopky [mm] | 16,00 |
| Materiál nástroje | HSSE |
| Norma | DIN 376/B |
| Povlak | Ano |
| Řezná délka [mm] | 30,00 |
| Celková délka [mm] | 140,00 |
| Stoupání závitu | 2,50 |
| Výrobce | NAREX Ždánice |
