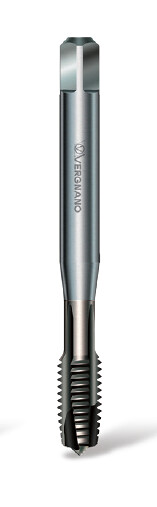

Závitník strojní s lamačem DIN 376/B M20 6HX HSSE/TiX2, A150 TiX2

Závitník strojní s lamačem DIN 376/B M20 6HX HSSE/TiX2, A150 TiX2
Závitník strojní s lamačem DIN 376/B M20 6HX HSSE/TiX2, A150 TiX2
Závitník strojní s lamačem DIN 376/B M20 6HX HSSE/TiX2, A150 TiX2 (1)
VERGNANO
Strojní závitník A150 M20x2,5 pro průchozí otvory do 2,5xD. Použití: vybrané nerezové oceli. HSSE, TiX2. Přímé drážky s lamačem třísek.
5 622 Kč 4 646,20 Kč bez DPH
Za nákup tohoto produktu lze získat:56 bodů
Tento produkt lze získat za:5 622 bodů
Dostupnost:Skladem do týdne
Bližší informace o dostupnosti po
Registrujte se
KódA002001502A2AL0VýrobceVERGNANO

Strojní závitník A150 M20x2,5 pro průchozí otvory do 2,5×D.

Provedení: Vnitřní metrický závit ISO s hrubým stoupáním podle DIN 13. Geometrie s lamačem třísek směruje třísky dopředu ve směru posuvu.

Materiál nástroje a povrch: Konvenční rychlořezná ocel HSSE (HSS-E podle ISO 11054) pro obecné aplikace. Vícevrstvý povlak TiX2 s odolností proti oxidaci a opotřebení a podporou odvodu třísek.

Technické parametry

Rozměr / profil závituM20x2,5
Norma závituM DIN 13
Rozměrová normaDIN 376
Tolerance nástroje6HX
Směr řezupravý
Typ otvoruprůchozí
Hloubka závitovánído 2,5×D
Geometriepřímé drážky s lamačem třísek
NáběhB; 4–5 závitů
Materiál nástrojeHSSE
PovrchTiX2

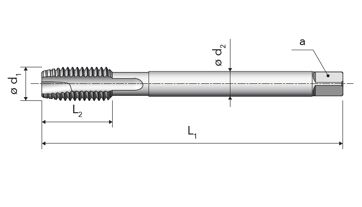

Jmenovitý průměr d120 mm
Stoupání P2,5 mm
Celková délka L1140 mm
Délka závitové části L232 mm
Průměr stopky d216 mm
Čtyřhran a12 mm
Počet drážek z4
Předvrtání17,5 mm
Tolerance rozměrůL1 js16; d2 h9; a h12.

Materiálové použití a řezné podmínky

Skupina / vhodnostMateriál obrobkuPevnost / tvrdost skupinyvc (m/min)
P.7 doporučenéferitické, martenzitické a precipitačně vytvrditelné nerezové oceli<1000 MPa10–15
M.1 doporučenéaustenitické nerezové oceli<850 MPa10–15

Příklady jakostí: P.7: 1.4016 / AISI 430; 1.4006 / AISI 410; 1.4021 / AISI 420; M.1: 1.4301 / AISI 304; 1.4401 / AISI 316; 1.4404 / AISI 316L.

Mazání podle materiálových skupin: P.7, M.1 = E, O, MQL. E = emulze, O = olej, MQL = minimální množství maziva.

Typ závituM
Průměr závituM20
Typ otvoruPrůchozí
Tvorba závituStrojní
Obráběný materiálP - Ocel, M - Nerez
SměrPravořezný
Tolerance6HX
Vnitřní chlazeníNe
Materiál nástrojeHSSE
NormaDIN 376/B
PovlakAno
Stoupání závitu2,50
VýrobceVERGNANO
PopisParametry
