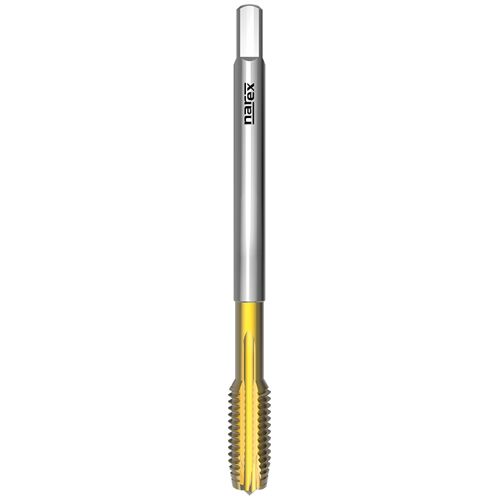

Závitník strojní s lamačem DIN 376/B M5 6H HSSE/TiN (3510)
Strojní závitník s lamačem
Za nákup tohoto produktu lze získat:5 bodů
Tento produkt lze získat za:520 bodů
Dostupnost:Skladem do týdne
Bližší informace o dostupnosti po

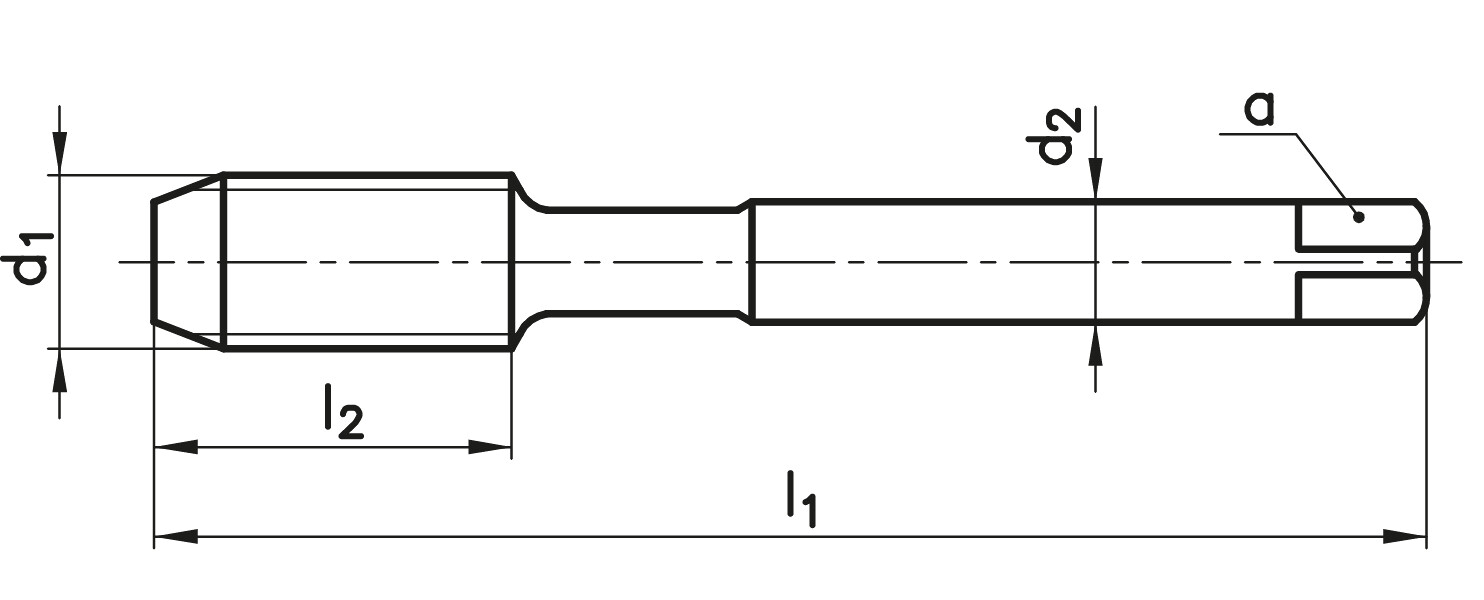

Rozměry:
- Průměr závitu: 5
- Stoupání závitu: 0,8 mm
- Celková délka: 70 mm
- Délka řezné části: 13 mm
- Průměr stopky: 3,5 mm
- Rozměr čtyřhranu: 2,7 mm
- Počet drážek: 3
Povrchová úprava: nitrid titanu (TiN)
Materiál: HSSE
Typ závitu: metrický (M)
Úhel závitu: 60 °
Lícování: 6H
Vhodné použití:
- Nelegované lité oceli do 500 N/mm2
- Měkké konstrukční oceli do 500 N/mm2
- Automatové oceli do 800 N/mm2
- Nelegované lité oceli do 800 N/mm2
- Konstrukční a zušlechtěné oceli do 800 N/mm2
- Tvárná a temperovaná litina
- Legovaný hliník s obsahem Si <10%
Možné použití:
- Legovaný hliník s obsahem Si >10%
- Slitiny mědi (krátká drobivá tříska)
- Průměr závitu: 5
- Stoupání závitu: 0,8 mm
- Celková délka: 70 mm
- Délka řezné části: 13 mm
- Průměr stopky: 3,5 mm
- Rozměr čtyřhranu: 2,7 mm
- Počet drážek: 3
Povrchová úprava: nitrid titanu (TiN)
Materiál: HSSE
Typ závitu: metrický (M)
Úhel závitu: 60 °
Lícování: 6H
Vhodné použití:
- Nelegované lité oceli do 500 N/mm2
- Měkké konstrukční oceli do 500 N/mm2
- Automatové oceli do 800 N/mm2
- Nelegované lité oceli do 800 N/mm2
- Konstrukční a zušlechtěné oceli do 800 N/mm2
- Tvárná a temperovaná litina
- Legovaný hliník s obsahem Si <10%
Možné použití:
- Legovaný hliník s obsahem Si >10%
- Slitiny mědi (krátká drobivá tříska)
| Typ závitu | M |
| Průměr závitu | M5 |
| Typ otvoru | Průchozí |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, K - Litina, N - Neželezný materiál |
| Tolerance | 6H |
| Vnitřní chlazení | Ne |
| Průměr stopky [mm] | 3,50 |
| Materiál nástroje | HSSE |
| Norma | DIN 376/B |
| Povlak | Ano |
| Řezná délka [mm] | 13,00 |
| Celková délka [mm] | 70,00 |
| Stoupání závitu | 0,80 |
| Výrobce | NAREX Ždánice |
