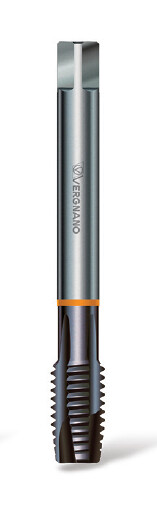

Závitník strojní s lamačem DIN 5156/B G3/8´´x19 ISO 5969 HSSE/TiCN, A18 S TiCN
Strojní závitník A18 S G 3/8” - 19 TPI pro průchozí otvory do 2,5×D.
Provedení: Válcový trubkový Whitworthův závit G podle EN ISO 228. Geometrie s lamačem třísek směruje třísky dopředu ve směru posuvu. Provedení se zvětšeným odlehčením.
Materiál nástroje a povrch: Konvenční rychlořezná ocel HSSE (HSS-E podle ISO 11054) pro obecné aplikace. Jednovrstvý povlak TiCN s odolností proti opotřebení.
Technické parametry
| Rozměr / profil závitu | G 3/8” - 19 TPI |
|---|---|
| Norma závitu | G EN ISO 228 |
| Rozměrová norma | DIN 5156 |
| Tolerance nástroje | ISO 5969 |
| Směr řezu | pravý |
| Typ otvoru | průchozí |
| Hloubka závitování | do 2,5×D |
| Geometrie | přímé drážky s lamačem třísek |
| Náběh | B; 4–5 závitů |
| Materiál nástroje | HSSE |
| Povrch | TiCN |
| Počet závitů na palec | 19 TPI |
|---|---|

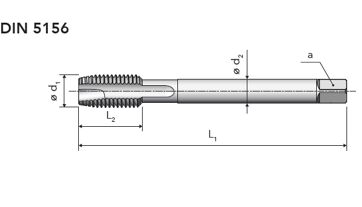

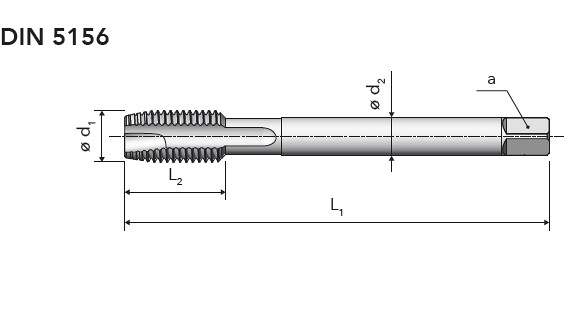

| Jmenovitý průměr d1 | 16,662 mm |
| Celková délka L1 | 100 mm |
| Délka závitové části L2 | 22 mm |
| Průměr stopky d2 | 12 mm |
| Čtyřhran a | 9 mm |
| Počet drážek z | 4 |
| Předvrtání | 15,25 mm |
| Tolerance rozměrů | L1 js16; d2 h9; a h12. |
Materiálové použití a řezné podmínky
| Skupina / vhodnost | Materiál obrobku | Pevnost / tvrdost skupiny | vc (m/min) |
|---|---|---|---|
| P.2 doporučené | konstrukční a cementační oceli | 350–700 MPa | 30–35 |
| P.3 doporučené | uhlíkové oceli | 350–850 MPa | 25–30 |
| P.4 doporučené | legované a zušlechtěné oceli (nižší pevnost) | 500–850 MPa | 20–25 |
| P.5 doporučené | legované a zušlechtěné oceli | 850–1200 MPa | 10–15 |
| P.7 doporučené | feritické, martenzitické a precipitačně vytvrditelné nerezové oceli | <1000 MPa | 8–10 |
| M.1 doporučené | austenitické nerezové oceli | <850 MPa | 8–10 |
| K.2 doporučené | tvárná, temperovaná a zušlechtěná litina | <1000 MPa | 25–30 |
| N.2 doporučené | slitiny hliníku s Si <0,5 %, dlouhá tříska | <500 MPa | 30–35 |
| N.3 doporučené | slitiny hliníku s Si <10 %, středně dlouhá tříska | <500 MPa | 30–35 |
| N.6 doporučené | slitiny mědi s dlouhou třískou a měkká mosaz | <700 MPa | 25–30 |
Příklady jakostí: P.2: 1.0037 / St 37-2; 1.7131 / 16MnCr5; M.1: 1.4301 / AISI 304; 1.4401 / AISI 316; 1.4404 / AISI 316L; K.2: 0.7040 / GGG40; 0.7050 / GGG50; 0.7060 / GGG60; N.2: 3.3315 / AlMg1 / 5005; 3.1355 / AlCuMg2 / 2024.
Mazání podle materiálových skupin: P.2, P.3, P.4, P.5, P.7, M.1, K.2, N.2, N.3, N.6 = E, O, MQL. E = emulze, O = olej, MQL = minimální množství maziva.
| Typ závitu | G, BSP |
| Průměr závitu | G3/8´´ |
| Typ otvoru | Průchozí |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, M - Nerez, K - Litina, N - Neželezný materiál |
| Směr | Pravořezný |
| Tolerance | ISO 5969 |
| Vnitřní chlazení | Ne |
| Průměr stopky [mm] | 17,00 |
| Materiál nástroje | HSSE |
| Norma | DIN 5156/B |
| Povlak | Ano |
| Řezná délka [mm] | 22,00 |
| Celková délka [mm] | 100,00 |
| Stoupání závitu | 19,00 |
| Výrobce | VERGNANO |
