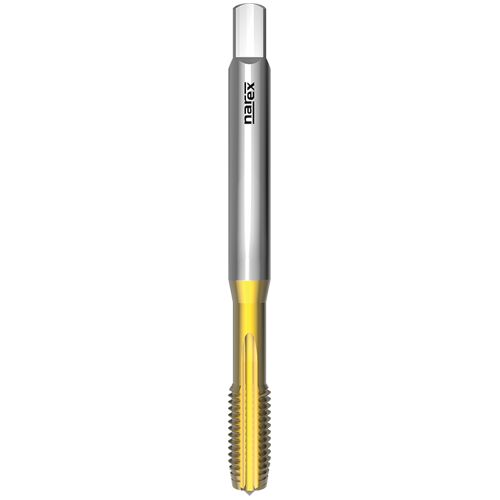

Závitník strojní s přímou drážkou DIN 371/C M3 HSSE/TiN 6H (1010)

Závitník strojní s přímou drážkou DIN 371/C M3 HSSE/TiN 6H (1010)
Závitník strojní s přímou drážkou DIN 371/C M3 HSSE/TiN 6H (1010)
Závitník strojní s přímou drážkou DIN 371/C M3 HSSE/TiN 6H (1010) (1)
Strojní závitník s přímou drážkou
296 Kč 244,86 Kč bez DPH
Za nákup tohoto produktu lze získat:3 body
Tento produkt lze získat za:296 bodů
Dostupnost:Skladem externě: expedice do týdne (> 20 ks)
Bližší informace o dostupnosti po
Registrujte se
Kód041535020030000VýrobceNAREX Ždánice

Katalogové číslo: 1010

Strojní závitník pro metrický závit s přímou drážkou, DIN 371, povlak TiN, vhodný pro konstrukční oceli, automatové oceli, slitiny mědi tvořící krátkou třísku, alternativně pro šedou litinu, slitiny hliníku s Si>10 %.



Parametry:

Závit M: Metrický ISO závitZávit M:   Metrický ISO závit

Schema profilu závitu: 60°Schema profilu závitu:   60°

Norma závitu: DIN 13Norma závitu:   DIN 13

Typ N: Závitník pro oceli s pevností do 800 N/mm2Typ N:   Závitník pro oceli s pevností do 800 N/mm2

Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSEMateriál závitníku:   Vysoce výkonná rychlořezná ocel HSSE

Druh povlaku: Povlak nitrid titanuDruh povlaku:   Povlak nitrid titanu

Norma závitníku: DIN 371Norma závitníku:   DIN 371

Lícování závitu: ISO 2 - 6HLícování závitu:   ISO 2 - 6H

Řezný kužel C: Délka 2-3 stoupáníŘezný kužel C:   Délka 2-3 stoupání

Typ otvoru: Průchozí (délka závitu L < 1,5xd1)Typ otvoru:   Průchozí (délka závitu L < 1,5xd1)

Typ otvoru: Neprůchozí (délka závitu L < 1,5xd1)Typ otvoru:   Neprůchozí (délka závitu L < 1,5xd1)




Obráběné materiály:

SkupinaNázevŘezná rychlost
P1.1Konstrukční oceli <500N/mm25-8
P2.1Automatové oceli <800N/mm210-14
K6.1Šedá litina8-12
N8.2Legovaný hliník Si>10%14-20
N10.1Slitiny mědi s krátkou třískou15-25



Rozměry výrobků:

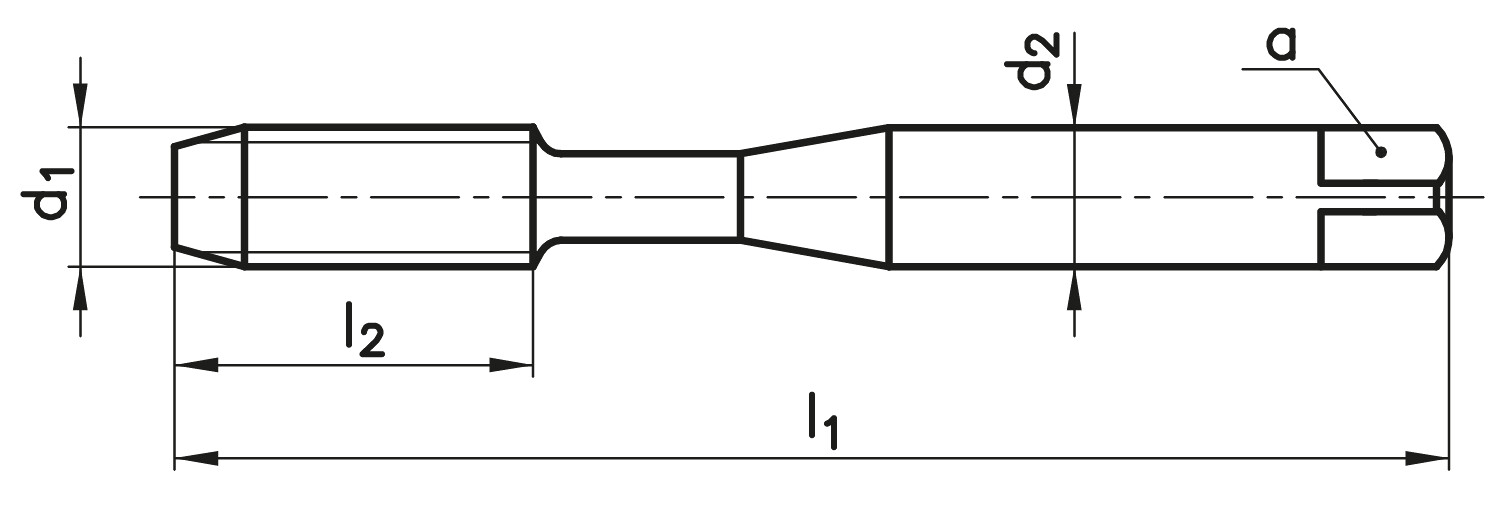

1010: kreslenka
d1Ptoll1l2d2aotvor
M 30,56H5693,52,72,5
M 3,50,66H5611432,9
M 40,76H63124,53,43,3
M 50,86H701364,94,2
M 616H801564,95
M 81,256H901886,26,8
M 101,56H100201088,5
Typ závituM
Průměr závituM3
Typ otvoruPrůchozí i slepý
Tvorba závituStrojní
Obráběný materiálP - Ocel, K - Litina, N - Neželezný materiál
Tolerance6H
Vnitřní chlazeníNe
Průměr stopky [mm]3,50
Materiál nástrojeHSSE
NormaDIN 371/C
PovlakAno
Řezná délka [mm]9,00
Celková délka [mm]56,00
Stoupání závitu0,50
VýrobceNAREX Ždánice
PopisParametry
