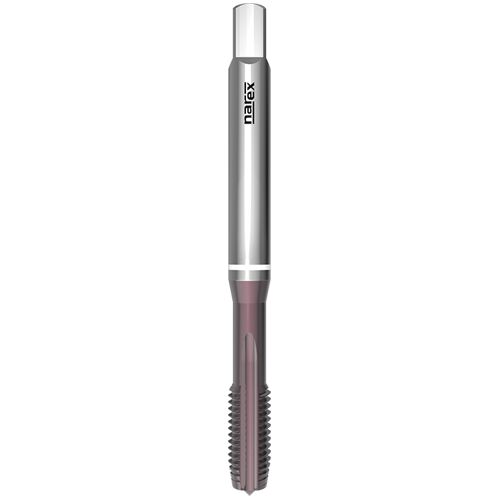

Závitník strojní s přímou drážkou DIN 371/C M6 6HX HSSE/TiCN (1080)
Strojní závitník s přímou drážkou
Za nákup tohoto produktu lze získat:4 body
Tento produkt lze získat za:375 bodů
Dostupnost:Skladem externě: expedice do týdne (> 50 ks)
Bližší informace o dostupnosti po
Katalogové číslo: 1080
Strojní závitník pro metrický závit s přímou drážkou, DIN 371, povlak TiCN, vhodný pro šedou litinu, alternativně pro slitiny hliníku s Si>10 %.
Parametry:
Závit M: Metrický ISO závit
Schema profilu závitu: 60°
Norma závitu: DIN 13
Typ GG: Závitník pro šedou litinu
Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSE
Druh povlaku: Povlak karbonitrid titanu
Norma závitníku: DIN 371
Lícování závitů: ISO 2 - 6HX
Řezný kužel C: Délka 2-3 stoupání
Typ otvoru: Průchozí (délka závitu L > 1,5xd1)
Typ otvoru: Neprůchozí (délka závitu L < 2xd1)
Obráběné materiály:
| Skupina | Název | Řezná rychlost |
|---|---|---|
| K6.1 | Šedá litina | 15-20 |
| N8.2 | Legovaný hliník Si>10% | 12-20 |

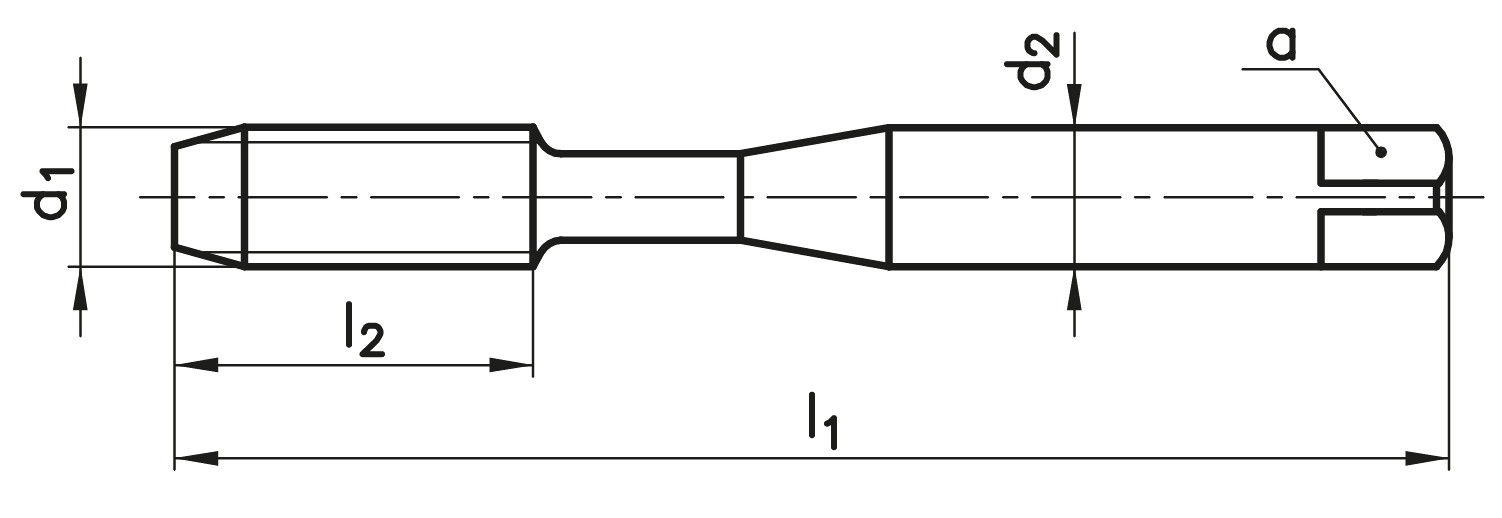

Rozměry výrobků:
| d1 | P | tol | l1 | l2 | d2 | a | otvor |
|---|---|---|---|---|---|---|---|
| M 3 | 0,5 | 6HX | 56 | 9 | 3,5 | 2,7 | 2,5 |
| M 4 | 0,7 | 6HX | 63 | 12 | 4,5 | 3,4 | 3,3 |
| M 5 | 0,8 | 6HX | 70 | 13 | 6 | 4,9 | 4,2 |
| M 6 | 1 | 6HX | 80 | 15 | 6 | 4,9 | 5 |
| M 8 | 1,25 | 6HX | 90 | 18 | 8 | 6,2 | 6,8 |
| M 10 | 1,5 | 6HX | 100 | 20 | 10 | 8 | 8,5 |
| Typ závitu | M |
| Průměr závitu | M6 |
| Typ otvoru | Průchozí i slepý |
| Tvorba závitu | Strojní |
| Obráběný materiál | K - Litina, N - Neželezný materiál |
| Tolerance | 6HX |
| Vnitřní chlazení | Ne |
| Průměr stopky [mm] | 6,00 |
| Materiál nástroje | HSSE |
| Norma | DIN 371/C |
| Povlak | Ano |
| Řezná délka [mm] | 15,00 |
| Celková délka [mm] | 80,00 |
| Stoupání závitu | 1,00 |
| Výrobce | NAREX Ždánice |
