Závitník strojní s přímou drážkou DIN 376/C M22 6HX HSSE/TiCN (3080)
Strojní závitník s přímou drážkou
Za nákup tohoto produktu lze získat:21 bodů
Tento produkt lze získat za:2 054 bodů
Dostupnost:Skladem externě: expedice do týdne (> 20 ks)
Bližší informace o dostupnosti po
Katalogové číslo: 3080
Strojní závitník pro metrický závit s přímou drážkou, DIN 376, DIN 374, povlak TiCN, vhodný pro šedou litinu, alternativně pro slitiny hliníku s Si>10%.
Parametry:
Závit M: Metrický ISO závit
Závit MF: Metrický ISO závit jemný
Schema profilu závitu: 60°
Norma závitu: DIN 13
Typ GG: Závitník pro šedou litinu
Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSE
Druh povlaku: Povlak karbonitrid titanu
Norma závitníku: DIN 376
Norma závitníku: DIN 374
Lícování závitů: ISO 2 - 6HX
Řezný kužel C: Délka 2-3 stoupání
Typ otvoru: Průchozí (délka závitu L > 1,5xd1)
Typ otvoru: Neprůchozí (délka závitu L < 2xd1)
Obráběné materiály:
| Skupina | Název | Řezná rychlost |
|---|---|---|
| K6.1 | Šedá litina | 15-20 |
| N8.2 | Legovaný hliník Si>10% | 12-20 |

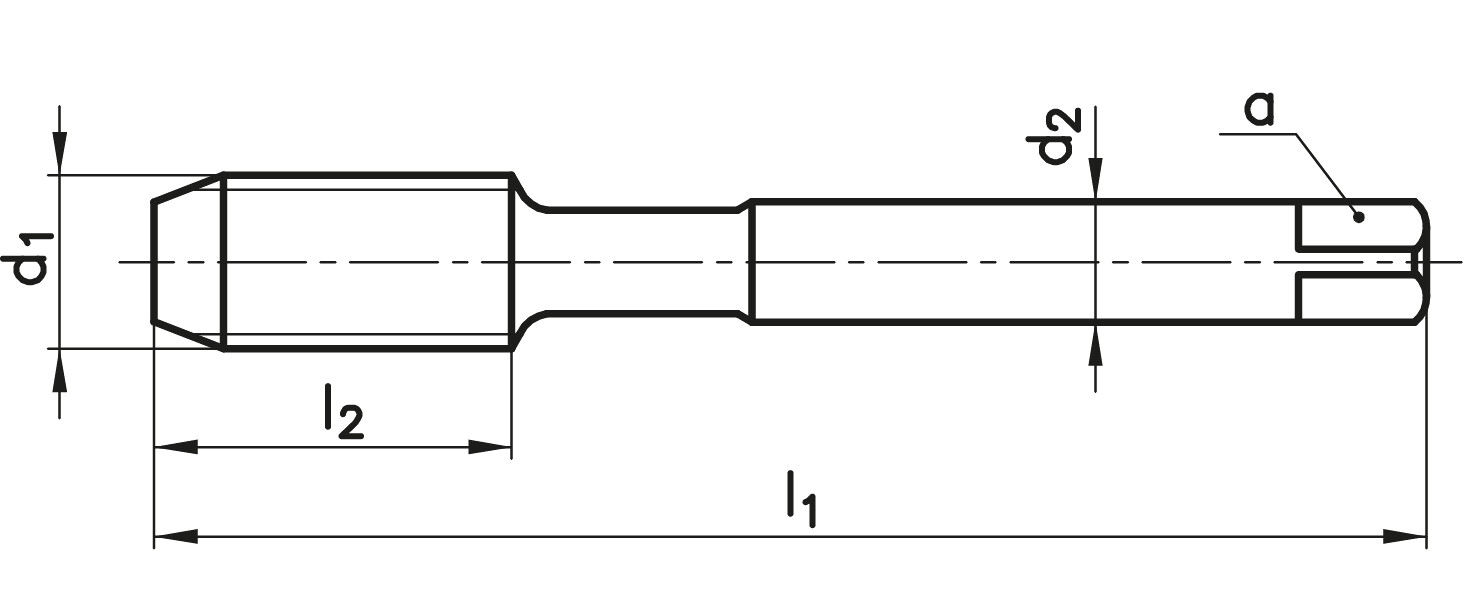

Rozměry výrobků:
| d1 | P | tol | l1 | l2 | d2 | a | otvor |
|---|---|---|---|---|---|---|---|
| M 3 | 0,5 | 6HX | 56 | 9 | 2,2 | - | 2,5 |
| M 4 | 0,7 | 6HX | 63 | 12 | 2,8 | 2,1 | 3,3 |
| M 5 | 0,8 | 6HX | 70 | 13 | 3,5 | 2,7 | 4,2 |
| M 6 | 0,75 | 6HX | 80 | 15 | 4,5 | 3,4 | 5,2 |
| M 6 | 1 | 6HX | 80 | 15 | 4,5 | 3,4 | 5 |
| M 8 | 1,25 | 6HX | 90 | 18 | 6 | 4,9 | 6,8 |
| M 8 | 1 | 6HX | 90 | 18 | 6 | 4,9 | 7 |
| M 10 | 1,25 | 6HX | 100 | 20 | 7 | 5,5 | 8,8 |
| M 10 | 1,5 | 6HX | 100 | 20 | 7 | 5,5 | 8,5 |
| M 10 | 1 | 6HX | 90 | 20 | 7 | 5,5 | 9 |
| M 12 | 1,25 | 6HX | 100 | 21 | 9 | 7 | 10,8 |
| M 12 | 1 | 6HX | 100 | 21 | 9 | 7 | 11 |
| M 12 | 1,75 | 6HX | 110 | 23 | 9 | 7 | 10,2 |
| M 12 | 1,5 | 6HX | 100 | 21 | 9 | 7 | 10,5 |
| M 14 | 2 | 6HX | 110 | 25 | 11 | 9 | 12 |
| M 14 | 1,5 | 6HX | 100 | 21 | 11 | 9 | 12,5 |
| M 16 | 1,5 | 6HX | 100 | 21 | 12 | 9 | 14,5 |
| M 16 | 2 | 6HX | 110 | 25 | 12 | 9 | 14 |
| M 18 | 1,5 | 6HX | 110 | 24 | 14 | 11 | 16,5 |
| M 18 | 2,5 | 6HX | 125 | 30 | 14 | 11 | 15,5 |
| M 20 | 2,5 | 6HX | 140 | 30 | 16 | 12 | 17,5 |
| M 20 | 1,5 | 6HX | 125 | 24 | 16 | 12 | 18,5 |
| M 22 | 2,5 | 6HX | 140 | 30 | 18 | 14,5 | 19,5 |
| M 24 | 3 | 6HX | 160 | 36 | 18 | 14,5 | 21 |
| M 27 | 3 | 6HX | 160 | 36 | 20 | 16 | 24 |
| M 30 | 3,5 | 6HX | 180 | 40 | 22 | 18 | 26,5 |
| Typ závitu | M |
| Průměr závitu | M22 |
| Typ otvoru | Průchozí i slepý |
| Tvorba závitu | Strojní |
| Obráběný materiál | K - Litina, N - Neželezný materiál |
| Tolerance | 6HX |
| Vnitřní chlazení | Ne |
| Průměr stopky [mm] | 18,00 |
| Materiál nástroje | HSSE |
| Norma | DIN 376/C |
| Povlak | Ano |
| Řezná délka [mm] | 30,00 |
| Celková délka [mm] | 140,00 |
| Stoupání závitu | 2,50 |
| Výrobce | NAREX Ždánice |
