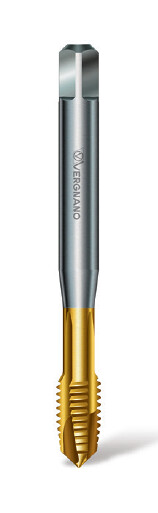

Závitník strojní synchro DIN 376/B M14 6HX HSSK/TiN, S15 TiN
Synchronní strojní závitník S15 M14x2 pro průchozí otvory do 3×D.
Provedení: Vnitřní metrický závit ISO s hrubým stoupáním podle DIN 13. Geometrie s lamačem třísek směruje třísky dopředu ve směru posuvu. Nástroj je určen pouze pro synchronní závitování v synchronním závitovacím upínači.
Materiál nástroje a povrch: Prášková rychlořezná ocel HSSK (HSS-E-PM podle ISO 11054) pro aplikace vyžadující kombinaci vysoké tvrdosti a houževnatosti. Jednovrstvý povlak TiN s odolností proti opotřebení.
Technické parametry
| Rozměr / profil závitu | M14x2 |
|---|---|
| Norma závitu | M DIN 13 |
| Rozměrová norma | ~DIN 376 (*) |
| Tolerance nástroje | 6HX |
| Směr řezu | pravý |
| Typ otvoru | průchozí |
| Hloubka závitování | do 3×D |
| Geometrie | přímé drážky s lamačem třísek |
| Náběh | B; 4–5 závitů |
| Materiál nástroje | HSSK |
| Povrch | TiN |
| Jmenovitý průměr d1 | 14 mm |
|---|---|
| Stoupání P | 2 mm |
| Celková délka L1 | 110 mm |
| Délka závitové části L2 | 20 mm |
| Průměr stopky d2 | 12 mm |
| Čtyřhran a | 9 mm |
| Počet drážek z | 3 |
| Předvrtání | 12 mm |
| Tolerance rozměrů | L1 js16; d2 h9; a h12. |
Materiálové použití a řezné podmínky
| Skupina / vhodnost | Materiál obrobku | Pevnost / tvrdost skupiny | vc (m/min) |
|---|---|---|---|
| P.1 doporučené | měkké a magnetické oceli | 200–400 MPa | 50–60 |
| P.2 doporučené | konstrukční a cementační oceli | 350–700 MPa | 50–60 |
| P.3 doporučené | uhlíkové oceli | 350–850 MPa | 45–55 |
| P.4 doporučené | legované a zušlechtěné oceli (nižší pevnost) | 500–850 MPa | 40–50 |
| P.5 doporučené | legované a zušlechtěné oceli | 850–1200 MPa | 15–25 |
| P.7 doporučené | feritické, martenzitické a precipitačně vytvrditelné nerezové oceli | <1000 MPa | 15–25 |
| M.1 doporučené | austenitické nerezové oceli | <850 MPa | 15–25 |
| M.2 doporučené | duplexní feriticko-austenitické nerezové oceli | <1000 MPa | 10–20 |
| K.2 doporučené | tvárná, temperovaná a zušlechtěná litina | <1000 MPa | 45–55 |
| N.1 doporučené | čistý hliník | <300 MPa | 50–60 |
| N.2 doporučené | slitiny hliníku s Si <0,5 %, dlouhá tříska | <500 MPa | 45–55 |
| N.3 doporučené | slitiny hliníku s Si <10 %, středně dlouhá tříska | <500 MPa | 45–55 |
| N.5 doporučené | čistá měď | 250–350 MPa | 40–50 |
| N.6 doporučené | slitiny mědi s dlouhou třískou a měkká mosaz | <700 MPa | 35–45 |
| S.3 doporučené | čistý nikl | 400–600 MPa | 15–25 |
Příklady jakostí: P.1: 1.1015 / RFe60; 1.0715 / 9SMn28; M.1: 1.4301 / AISI 304; 1.4401 / AISI 316; 1.4404 / AISI 316L; K.2: 0.7040 / GGG40; 0.7050 / GGG50; 0.7060 / GGG60; N.1: 3.0205 / Al99 / 1200.
Mazání podle materiálových skupin: P.1, P.2, P.3, P.4, P.5, P.7, M.1, K.2, N.1, N.2, N.3, N.5, N.6, S.3 = E, O, MQL; M.2 = O, MQL. E = emulze, O = olej, MQL = minimální množství maziva.
Doplňující údaje: Provedení stopky podle DIN 1835-B na vyžádání.
| Typ závitu | M |
| Průměr závitu | M14 |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, M - Nerez, K - Litina, N - Neželezný materiál, S - Superslitiny |
| Směr | Pravořezný |
| Tolerance | 6HX |
| Vnitřní chlazení | Ne |
| Materiál nástroje | HSS-E-PM |
| Norma | DIN 376/B |
| Povlak | Ano |
| Stoupání závitu | 2,00 |
| Výrobce | VERGNANO |
