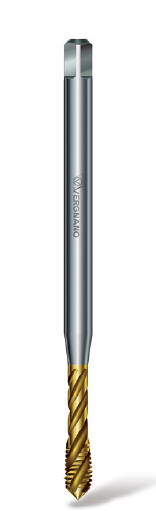

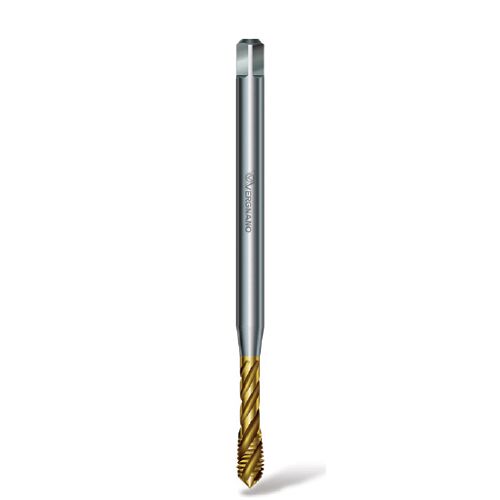

Závitník strojní ve šroubovici 40° prodloužený M4 ISO2/6H HSSE/TiN, A70 L TIN
Strojní závitník A70 L M4x0,7 pro slepé otvory do 2,5xD. Použití: vybrané oceli, neželezné kovy. HSSE, TiN. Pravá šroubovice 40°.
Za nákup tohoto produktu lze získat:25 bodů
Tento produkt lze získat za:2 517 bodů
Dostupnost:Skladem do týdne
Bližší informace o dostupnosti po
Strojní závitník A70 L M4x0,7 pro slepé otvory do 2,5×D.
Provedení: Vnitřní metrický závit ISO s hrubým stoupáním podle DIN 13. Šroubovité drážky podporují odvod třísek ze slepého otvoru. Prodloužená stopka. Zpětné kuželové odlehčení závitové části.
Materiál nástroje a povrch: Konvenční rychlořezná ocel HSSE (HSS-E podle ISO 11054) pro obecné aplikace. Jednovrstvý povlak TiN s odolností proti opotřebení.
Technické parametry
| Rozměr / profil závitu | M4x0,7 |
|---|---|
| Norma závitu | M DIN 13 |
| Tolerance nástroje | 6H |
| Směr řezu | pravý |
| Typ otvoru | slepé |
| Hloubka závitování | do 2,5×D |
| Geometrie | pravá šroubovice 40° |
| Náběh | C; 2–3 závity |
| Materiál nástroje | HSSE |
| Povrch | TiN |

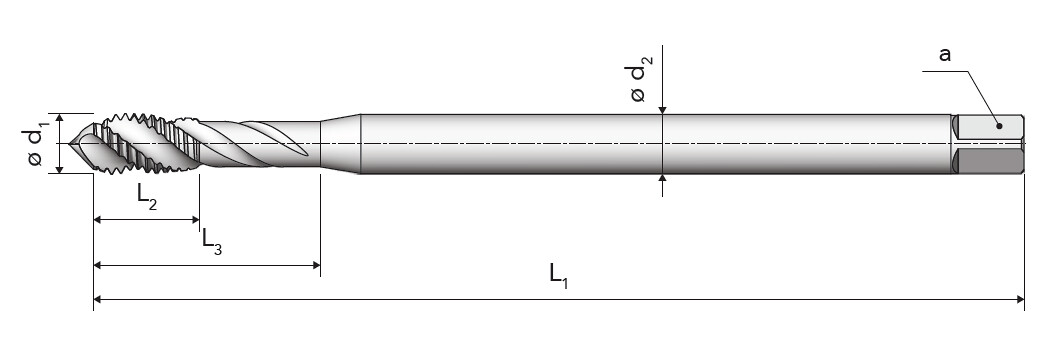

| Jmenovitý průměr d1 | 4 mm |
|---|---|
| Stoupání P | 0,7 mm |
| Celková délka L1 | 112 mm |
| Délka závitové části L2 | 8,5 mm |
| Využitelná délka L3 | 21 mm |
| Průměr stopky d2 | 4,5 mm |
| Čtyřhran a | 3,4 mm |
| Počet drážek z | 3 |
| Předvrtání | 3,3 mm |
| Tolerance rozměrů | L1 js16; d2 h9; a h12. |
Materiálové použití a řezné podmínky
| Skupina / vhodnost | Materiál obrobku | Pevnost / tvrdost skupiny | vc (m/min) |
|---|---|---|---|
| P.1 doporučené | měkké a magnetické oceli | 200–400 MPa | 25–30 |
| P.2 doporučené | konstrukční a cementační oceli | 350–700 MPa | 20–25 |
| N.2 doporučené | slitiny hliníku s Si <0,5 %, dlouhá tříska | <500 MPa | 25–30 |
| N.6 doporučené | slitiny mědi s dlouhou třískou a měkká mosaz | <700 MPa | 20–25 |
Příklady jakostí: P.1: 1.1015 / RFe60; 1.0715 / 9SMn28; N.2: 3.3315 / AlMg1 / 5005; 3.1355 / AlCuMg2 / 2024.
Mazání podle materiálových skupin: P.1, P.2, N.2, N.6 = E, O, MQL. E = emulze, O = olej, MQL = minimální množství maziva.
| Typ závitu | M |
| Průměr závitu | M4 |
| Typ otvoru | Slepý |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, N - Neželezný materiál |
| Směr | Pravořezný |
| Tolerance | 6H |
| Vnitřní chlazení | Ne |
| Materiál nástroje | HSSE |
| Povlak | Ano |
| Stoupání závitu | 0,70 |
| Výrobce | VERGNANO |
