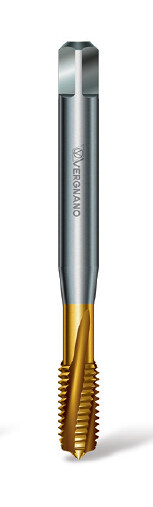

Závitník strojní ve šroubovici DIN 371/15° M3,5 ISO2/6H HSSE/TiN, A29 TiN
Strojní závitník A29 M3,5x0,6 pro slepé otvory do 1,5xD. Použití: vybrané oceli, litiny, neželezné kovy. HSSE, TiN. Pravá šroubovice 15°.
Za nákup tohoto produktu lze získat:11 bodů
Tento produkt lze získat za:1 126 bodů
Dostupnost:Skladem do týdne
Bližší informace o dostupnosti po
Strojní závitník A29 M3,5x0,6 pro slepé otvory do 1,5×D.
Provedení: Vnitřní metrický závit ISO s hrubým stoupáním podle DIN 13. Pravá šroubovice 15° podporuje odvádění třísek při závitování slepých otvorů střední hloubky v houževnatých materiálech.
Materiál nástroje a povrch: Konvenční rychlořezná ocel HSSE (HSS-E podle ISO 11054) pro obecné aplikace. Jednovrstvý povlak TiN s odolností proti opotřebení.
Technické parametry
| Rozměr / profil závitu | M3,5x0,6 |
|---|---|
| Norma závitu | M DIN 13 |
| Rozměrová norma | DIN 371 |
| Tolerance nástroje | 6H |
| Směr řezu | pravý |
| Typ otvoru | slepé |
| Hloubka závitování | do 1,5×D |
| Geometrie | pravá šroubovice 15° |
| Náběh | C; 2–3 závity |
| Materiál nástroje | HSSE |
| Povrch | TiN |

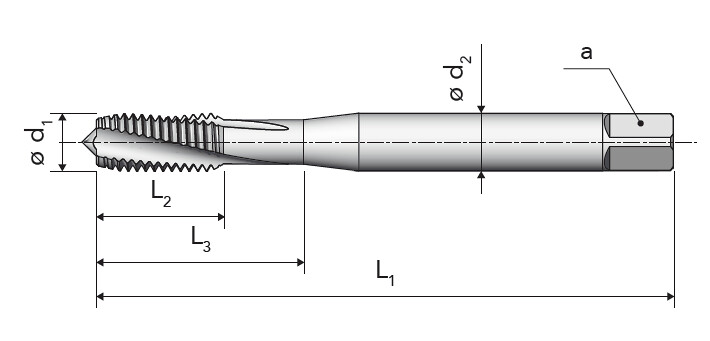

| Jmenovitý průměr d1 | 3,5 mm |
|---|---|
| Stoupání P | 0,6 mm |
| Celková délka L1 | 56 mm |
| Délka závitové části L2 | 11 mm |
| Využitelná délka L3 | 20 mm |
| Průměr stopky d2 | 4 mm |
| Čtyřhran a | 3 mm |
| Počet drážek z | 3 |
| Předvrtání | 2,9 mm |
| Tolerance rozměrů | L1 js16; d2 h9; a h12. |
Materiálové použití a řezné podmínky
| Skupina / vhodnost | Materiál obrobku | Pevnost / tvrdost skupiny | vc (m/min) |
|---|---|---|---|
| P.1 doporučené | měkké a magnetické oceli | 200–400 MPa | 30–35 |
| P.2 doporučené | konstrukční a cementační oceli | 350–700 MPa | 25–30 |
| P.3 doporučené | uhlíkové oceli | 350–850 MPa | 20–25 |
| P.4 doporučené | legované a zušlechtěné oceli (nižší pevnost) | 500–850 MPa | 15–20 |
| P.5 doporučené | legované a zušlechtěné oceli | 850–1200 MPa | 5–10 |
| K.2 doporučené | tvárná, temperovaná a zušlechtěná litina | <1000 MPa | 20–25 |
| N.2 doporučené | slitiny hliníku s Si <0,5 %, dlouhá tříska | <500 MPa | 25–30 |
| N.3 doporučené | slitiny hliníku s Si <10 %, středně dlouhá tříska | <500 MPa | 25–30 |
| N.6 doporučené | slitiny mědi s dlouhou třískou a měkká mosaz | <700 MPa | 20–25 |
Příklady jakostí: P.1: 1.1015 / RFe60; 1.0715 / 9SMn28; K.2: 0.7040 / GGG40; 0.7050 / GGG50; 0.7060 / GGG60; N.2: 3.3315 / AlMg1 / 5005; 3.1355 / AlCuMg2 / 2024.
Mazání podle materiálových skupin: P.1, P.2, P.3, P.4, P.5, K.2, N.2, N.3, N.6 = E, O, MQL. E = emulze, O = olej, MQL = minimální množství maziva.
| Typ závitu | M |
| Průměr závitu | M3,5 |
| Typ otvoru | Slepý |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, K - Litina, N - Neželezný materiál |
| Směr | Pravořezný |
| Tolerance | 6H |
| Vnitřní chlazení | Ne |
| Materiál nástroje | HSSE |
| Norma | DIN 371/15° |
| Povlak | Ano |
| Stoupání závitu | 0,60 |
| Výrobce | VERGNANO |
