Závitník tvářecí s mazací drážkou DIN 2174/C M2,5 6HX HSSK/V-MAXX, P80 N V-MAXX

Name: Závitník tvářecí s mazací drážkou DIN 2174/C M2,5 6HX HSSK/V-MAXX, P80 N V-MAXX
Brand: VERGNANO
SKU: A000250808G1AV0
Price: 2161 CZK
Availability: OutOfStock

Akce

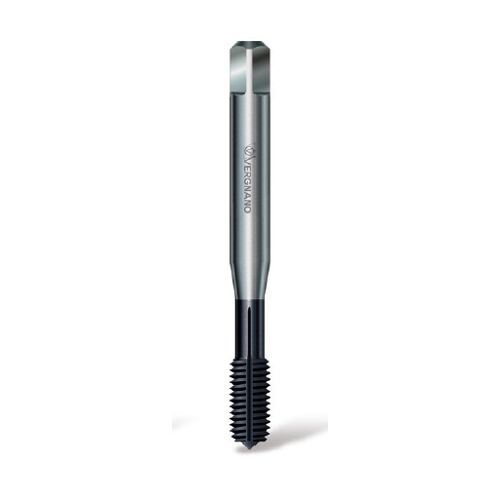

Závitník tvářecí s mazací drážkou DIN 2174/C M2,5 6HX HSSK/V-MAXX, P80 N V-MAXX (1)

Tvářecí závitník P80 N M2,5x0,45 pro slepé a průchozí otvory do 3xD. Použití: vybrané oceli, neželezné kovy. HSSK, V-MAXX. Tvářecí profil s mazacími drážkami.

2 161 Kč 1 786,20 Kč bez DPH

Do košíku

Za nákup tohoto produktu lze získat:22 bodů

Tento produkt lze získat za:2 161 bodů

Dostupnost:Skladem do týdne

Bližší informace o dostupnosti po

Kód

A000250808G1AV0

Výrobce

VERGNANO

Hlídací pes Tisknout Porovnat Potřebuji poradit Doporučit známémuPřidat k oblíbeným

Tvářecí závitník P80 N M2,5x0,45 pro slepé a průchozí otvory do 3×D.

Provedení: Vnitřní metrický závit ISO s hrubým stoupáním podle DIN 13. Závit vzniká plastickou deformací materiálu bez tvorby třísek. Mazací drážky zlepšují přívod maziva do oblasti náběhu a jsou důležité při tváření hlubších otvorů.

Materiál nástroje a povrch: Prášková rychlořezná ocel HSSK (HSS-E-PM podle ISO 11054) pro aplikace vyžadující kombinaci vysoké tvrdosti a houževnatosti. Jednovrstvý povlak V-MAXX s odolností proti opotřebení.

Technické parametry

Rozměr / profil závitu	M2,5x0,45
Norma závitu	M DIN 13
Rozměrová norma	DIN 2174 (371)
Tolerance nástroje	6HX
Směr řezu	pravý
Typ otvoru	slepé a průchozí
Hloubka závitování	do 3×D
Geometrie	tvářecí profil s mazacími drážkami
Náběh	C; 2–3 závity
Materiál nástroje	HSSK
Povrch	V-MAXX

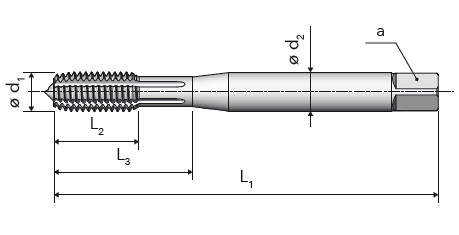

Jmenovitý průměr d1	2,5 mm
Stoupání P	0,45 mm
Celková délka L1	50 mm
Délka závitové části L2	9 mm
Využitelná délka L3	15 mm
Průměr stopky d2	2,8 mm
Čtyřhran a	2,1 mm
Počet z (tvářecí profil)	3
Předvrtání	2,3 mm
Tolerance rozměrů	L1 js16; d2 h9; a h12.

Materiálové použití a řezné podmínky

Skupina / vhodnost	Materiál obrobku	Pevnost / tvrdost skupiny	vc (m/min)
P.1 doporučené	měkké a magnetické oceli	200–400 MPa	20–25
P.2 doporučené	konstrukční a cementační oceli	350–700 MPa	20–25
P.3 doporučené	uhlíkové oceli	350–850 MPa	15–20
N.1 doporučené	čistý hliník	<300 MPa	20–25
N.2 doporučené	slitiny hliníku s Si <0,5 %, dlouhá tříska	<500 MPa	20–25
N.3 doporučené	slitiny hliníku s Si <10 %, středně dlouhá tříska	<500 MPa	15–20
N.5 doporučené	čistá měď	250–350 MPa	20–25
N.6 doporučené	slitiny mědi s dlouhou třískou a měkká mosaz	<700 MPa	20–25

Příklady jakostí: P.1: 1.1015 / RFe60; 1.0715 / 9SMn28; N.1: 3.0205 / Al99 / 1200.

Mazání podle materiálových skupin: P.1, P.2, P.3, N.1, N.2, N.3, N.5, N.6 = E, O, MQL. E = emulze, O = olej, MQL = minimální množství maziva.

Typ závitu	M
Průměr závitu	M2,5
Typ otvoru	Průchozí i slepý
Tvorba závitu	Tvářecí
Obráběný materiál	P - Ocel, M - Nerez, N - Neželezný materiál, S - Superslitiny
Směr	Pravořezný
Tolerance	6HX
Vnitřní chlazení	Ne
Materiál nástroje	HSS-E-PM
Norma	DIN 2174/C
Povlak	Ano
Stoupání závitu	0,45
Výrobce	VERGNANO
