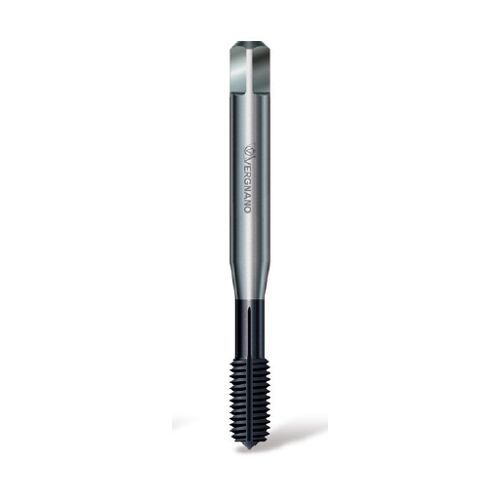

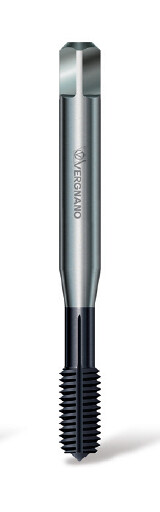

Závitník tvářecí s mazací drážkou DIN 2174/C M6 6HX HSSK/V-MAXX, P80 N V-MAXX
Akce
Tvářecí závitník P80 N M6x1 pro slepé a průchozí otvory do 3xD. Použití: vybrané oceli, neželezné kovy. HSSK, V-MAXX. Tvářecí profil s mazacími drážkami.
Za nákup tohoto produktu lze získat:19 bodů
Tento produkt lze získat za:1 928 bodů
Dostupnost:Skladem do týdne
Bližší informace o dostupnosti po
Tvářecí závitník P80 N M6x1 pro slepé a průchozí otvory do 3×D.
Provedení: Vnitřní metrický závit ISO s hrubým stoupáním podle DIN 13. Závit vzniká plastickou deformací materiálu bez tvorby třísek. Mazací drážky zlepšují přívod maziva do oblasti náběhu a jsou důležité při tváření hlubších otvorů.
Materiál nástroje a povrch: Prášková rychlořezná ocel HSSK (HSS-E-PM podle ISO 11054) pro aplikace vyžadující kombinaci vysoké tvrdosti a houževnatosti. Jednovrstvý povlak V-MAXX s odolností proti opotřebení.
Technické parametry
| Rozměr / profil závitu | M6x1 |
|---|---|
| Norma závitu | M DIN 13 |
| Rozměrová norma | DIN 2174 (371) |
| Tolerance nástroje | 6HX |
| Směr řezu | pravý |
| Typ otvoru | slepé a průchozí |
| Hloubka závitování | do 3×D |
| Geometrie | tvářecí profil s mazacími drážkami |
| Náběh | C; 2–3 závity |
| Materiál nástroje | HSSK |
| Povrch | V-MAXX |
| Jmenovitý průměr d1 | 6 mm |
|---|---|
| Stoupání P | 1 mm |
| Celková délka L1 | 80 mm |
| Délka závitové části L2 | 16 mm |
| Využitelná délka L3 | 29 mm |
| Průměr stopky d2 | 6 mm |
| Čtyřhran a | 4,9 mm |
| Počet z (tvářecí profil) | 5 |
| Předvrtání | 5,55 mm |
| Tolerance rozměrů | L1 js16; d2 h9; a h12. |
Materiálové použití a řezné podmínky
| Skupina / vhodnost | Materiál obrobku | Pevnost / tvrdost skupiny | vc (m/min) |
|---|---|---|---|
| P.1 doporučené | měkké a magnetické oceli | 200–400 MPa | 20–25 |
| P.2 doporučené | konstrukční a cementační oceli | 350–700 MPa | 20–25 |
| P.3 doporučené | uhlíkové oceli | 350–850 MPa | 15–20 |
| N.1 doporučené | čistý hliník | <300 MPa | 20–25 |
| N.2 doporučené | slitiny hliníku s Si <0,5 %, dlouhá tříska | <500 MPa | 20–25 |
| N.3 doporučené | slitiny hliníku s Si <10 %, středně dlouhá tříska | <500 MPa | 15–20 |
| N.5 doporučené | čistá měď | 250–350 MPa | 20–25 |
| N.6 doporučené | slitiny mědi s dlouhou třískou a měkká mosaz | <700 MPa | 20–25 |
Příklady jakostí: P.1: 1.1015 / RFe60; 1.0715 / 9SMn28; N.1: 3.0205 / Al99 / 1200.
Mazání podle materiálových skupin: P.1, P.2, P.3, N.1, N.2, N.3, N.5, N.6 = E, O, MQL. E = emulze, O = olej, MQL = minimální množství maziva.
| Typ závitu | M |
| Průměr závitu | M6 |
| Typ otvoru | Průchozí i slepý |
| Tvorba závitu | Tvářecí |
| Obráběný materiál | P - Ocel, M - Nerez, N - Neželezný materiál, S - Superslitiny |
| Směr | Pravořezný |
| Tolerance | 6HX |
| Vnitřní chlazení | Ne |
| Materiál nástroje | HSS-E-PM |
| Norma | DIN 2174/C |
| Povlak | Ano |
| Stoupání závitu | 1,00 |
| Výrobce | VERGNANO |
