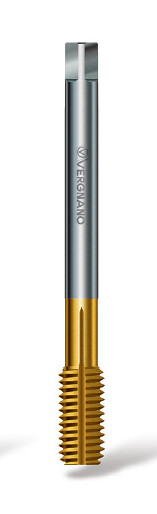

Závitník tvářecí s mazací drážkou DIN 2189/C G 1/8´´x28 HSSE/TiN, A82 N TiN
Tvářecí závitník A82 N G 1/8” - 28 TPI pro slepé a průchozí otvory do 2,5xD. Použití: vybrané oceli, neželezné kovy. HSSE, TiN. Tvářecí profil s mazacími drážkami.
Za nákup tohoto produktu lze získat:28 bodů
Tento produkt lze získat za:2 784 bodů
Dostupnost:Skladem do týdne
Bližší informace o dostupnosti po
Tvářecí závitník A82 N G 1/8” - 28 TPI pro slepé a průchozí otvory do 2,5×D.
Provedení: Válcový trubkový Whitworthův závit G podle EN ISO 228. Závit vzniká plastickou deformací materiálu bez tvorby třísek. Mazací drážky zlepšují přívod maziva do oblasti náběhu a jsou důležité při tváření hlubších otvorů.
Materiál nástroje a povrch: Konvenční rychlořezná ocel HSSE (HSS-E podle ISO 11054) pro obecné aplikace. Jednovrstvý povlak TiN s odolností proti opotřebení.
Technické parametry
| Rozměr / profil závitu | G 1/8” - 28 TPI |
|---|---|
| Norma závitu | G EN ISO 228 |
| Rozměrová norma | DIN 2189 |
| Tolerance nástroje | ISO 5969X |
| Směr řezu | pravý |
| Typ otvoru | slepé a průchozí |
| Hloubka závitování | do 2,5×D |
| Geometrie | tvářecí profil s mazacími drážkami |
| Náběh | C; 2–3 závity |
| Materiál nástroje | HSSE |
| Povrch | TiN |
| Počet závitů na palec | 28 TPI |
|---|---|
| Jmenovitý průměr d1 | 9,728 mm |
| Celková délka L1 | 90 mm |
| Délka závitové části L2 | 18 mm |
| Průměr stopky d2 | 7 mm |
| Čtyřhran a | 5,5 mm |
| Počet z (tvářecí profil) | 6 |
| Předvrtání | 9,25 mm |
| Tolerance rozměrů | L1 js16; d2 h9; a h12. |
Materiálové použití a řezné podmínky
| Skupina / vhodnost | Materiál obrobku | Pevnost / tvrdost skupiny | vc (m/min) |
|---|---|---|---|
| P.1 doporučené | měkké a magnetické oceli | 200–400 MPa | 20–25 |
| P.2 doporučené | konstrukční a cementační oceli | 350–700 MPa | 20–25 |
| P.3 doporučené | uhlíkové oceli | 350–850 MPa | 15–20 |
| N.1 doporučené | čistý hliník | <300 MPa | 20–25 |
| N.2 doporučené | slitiny hliníku s Si <0,5 %, dlouhá tříska | <500 MPa | 20–25 |
| N.3 doporučené | slitiny hliníku s Si <10 %, středně dlouhá tříska | <500 MPa | 15–20 |
| N.5 doporučené | čistá měď | 250–350 MPa | 20–25 |
| N.6 doporučené | slitiny mědi s dlouhou třískou a měkká mosaz | <700 MPa | 20–25 |
Příklady jakostí: P.1: 1.1015 / RFe60; 1.0715 / 9SMn28; N.1: 3.0205 / Al99 / 1200.
Mazání podle materiálových skupin: P.1, P.2, P.3, N.1, N.2, N.3, N.5, N.6 = E, O, MQL. E = emulze, O = olej, MQL = minimální množství maziva.
| Typ závitu | G, BSP |
| Průměr závitu | G1/8´´ |
| Typ otvoru | Průchozí i slepý |
| Tvorba závitu | Tvářecí |
| Obráběný materiál | P - Ocel, N - Neželezný materiál |
| Směr | Pravořezný |
| Tolerance | ISO 5969X |
| Vnitřní chlazení | Ne |
| Průměr stopky [mm] | 10,00 |
| Materiál nástroje | HSSE |
| Norma | DIN 2189/C |
| Povlak | Ano |
| Řezná délka [mm] | 18,00 |
| Celková délka [mm] | 90,00 |
| Stoupání závitu | 28,00 |
| Výrobce | VERGNANO |
