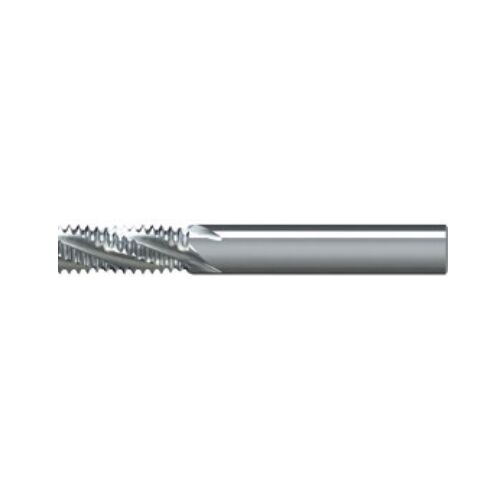

Závitová fréza M10x1,5 3xD TiAlN, VHM, GF, JBO

Na CNC stroji vytváří závit šroubovicovou interpolací v předem připraveném otvoru. Korekcí dráhy nástroje lze doladit výsledný rozměr závitu. Pravý i levý závit vzniká volbou odpovídajícího programu CNC.
Provedení má válcovou stopku a pravé šroubovicové drážky. Pro válcové závity umožňuje metoda frézování vyrábět pravé i levé závity podle programu CNC. Krátké frézovací třísky usnadňují odvod a malé řezné síly podporují obrábění tenkostěnných dílů. Přesnost závitu lze ovlivnit korekcí dráhy nástroje. Řeznou rychlost, posuv a počet průchodů je třeba zvolit podle materiálu obrobku, povlaku, průměru a vyložení nástroje. Na zakázku jsou pro tuto řadu popsány úpravy chladicích kanálků, drážek a odlehčení zubových řad. Jde o volitelné modifikace, které nejsou automatickou součástí standardního výrobku.
Parametry: Označení varianty: GF M10 3xD TiAlN; Stoupání P [mm]: 1,5; l1 [mm]: 32,20; Celková délka l2 [mm]: 72; Průměr stopky d2 [mm]: 8; Počet drážek z: 4; Provedení hloubky: 3 × D; Povlak: TiAlN; Materiál nástroje: monolitní slinutý karbid (VHM); Určení: vnitřní závity; Související normy: DIN 13, DIN 8140-2; Směr vyráběného závitu: pravý i levý podle programu CNC.
