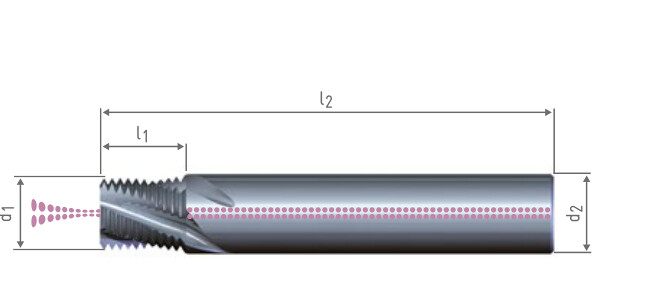

Závitová fréza NPT 1/2-14 IK, VHM, GF, JBO

Na CNC stroji vytváří závit šroubovicovou interpolací v předem připraveném otvoru. Korekcí dráhy nástroje lze doladit výsledný rozměr závitu. Pravý i levý závit vzniká volbou odpovídajícího programu CNC.
Provedení má válcovou stopku a pravé šroubovicové drážky. Pro válcové závity umožňuje metoda frézování vyrábět pravé i levé závity podle programu CNC. Krátké frézovací třísky usnadňují odvod a malé řezné síly podporují obrábění tenkostěnných dílů. Přesnost závitu lze ovlivnit korekcí dráhy nástroje. Řeznou rychlost, posuv a počet průchodů je třeba zvolit podle materiálu obrobku, povlaku, průměru a vyložení nástroje. Na zakázku jsou pro tuto řadu popsány úpravy chladicích kanálků, drážek a odlehčení zubových řad. Jde o volitelné modifikace, které nejsou automatickou součástí standardního výrobku.
Parametry: Označení varianty: GF NPT 1/2-14 IK; Stoupání P [tpi]: 14; Chlazení: vnitřní přívod chladicí kapaliny; Materiál nástroje: monolitní slinutý karbid (VHM); Určení: vnitřní závity; Související normy: ASME B1.20.1; Směr vyráběného závitu: pravý i levý podle programu CNC.
