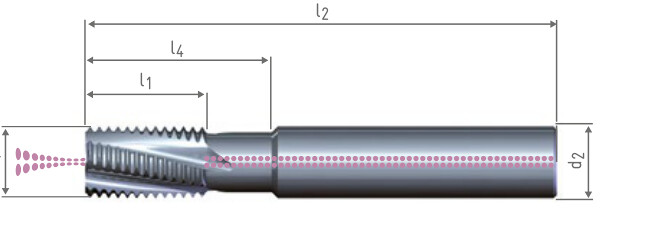

Závitová fréza pro více průměrů D12x20xPG18 IK TiCN, VHM, GFM, JBO

Umožňuje jedním nástrojem obrábět více průměrů závitů se stejným stoupáním. Při výběru je rozhodující také nejmenší přípustný průměr závitu a dostupná užitná délka. Pravý i levý závit vzniká volbou odpovídajícího programu CNC. U odpovídajícího provedení umožňuje zápich mezi řeznou částí a stopkou navazující průchod do větší hloubky.
Provedení má válcovou stopku a pravé šroubovicové drážky. Pro válcové závity umožňuje metoda frézování vyrábět pravé i levé závity podle programu CNC. Krátké frézovací třísky usnadňují odvod a malé řezné síly podporují obrábění tenkostěnných dílů. Přesnost závitu lze ovlivnit korekcí dráhy nástroje. Řeznou rychlost, posuv a počet průchodů je třeba zvolit podle materiálu obrobku, povlaku, průměru a vyložení nástroje. Na zakázku jsou pro tuto řadu popsány úpravy chladicích kanálků, drážek a odlehčení zubových řad. Jde o volitelné modifikace, které nejsou automatickou součástí standardního výrobku.
Parametry: Označení varianty: GFM D12x20xPG18 IK TiCN; Stoupání P [tpi]: 18; Povlak: TiCN; Chlazení: vnitřní přívod chladicí kapaliny; Materiál nástroje: monolitní slinutý karbid (VHM); Určení: vnitřní závity; Související normy: DIN 40430; Směr vyráběného závitu: pravý i levý podle programu CNC.
