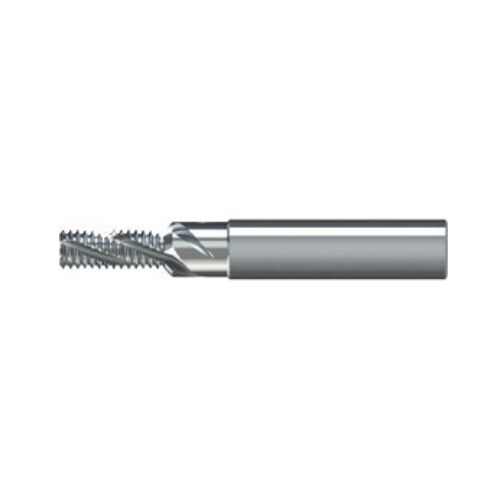

Závitová fréza se zahloubením 45° M10x1,5 2,5xD IK TiCN, VHM, GFS, JBO

Při výrobě závitového otvoru současně frézuje závit a sráží jeho vstup pod úhlem 45°. Spojení operací omezuje výměny nástrojů a uvolňuje místo v zásobníku CNC stroje. Pravý i levý závit vzniká volbou odpovídajícího programu CNC. Otvor pro závit se připravuje předem.
Provedení má válcovou stopku a pravé šroubovicové drážky. Pro válcové závity umožňuje metoda frézování vyrábět pravé i levé závity podle programu CNC. Krátké frézovací třísky usnadňují odvod a malé řezné síly podporují obrábění tenkostěnných dílů. Přesnost závitu lze ovlivnit korekcí dráhy nástroje. Řeznou rychlost, posuv a počet průchodů je třeba zvolit podle materiálu obrobku, povlaku, průměru a vyložení nástroje. Na zakázku jsou pro tuto řadu popsány úpravy chladicích kanálků, drážek a odlehčení zubových řad. Jde o volitelné modifikace, které nejsou automatickou součástí standardního výrobku.
Parametry: Označení varianty: GFS M10 2,5xD IK TiCN; Stoupání P [mm]: 1,5; l1 [mm]: 26,20; Celková délka l2 [mm]: 80; Minimální délka l3 [mm]: 45; Průměr stopky d2 [mm]: 12; Průměr zahloubení ds [mm]: 10,5; Délka ls [mm]: 27,4; Počet drážek z: 4; Provedení hloubky: 2,5 × D; Povlak: TiCN; Chlazení: vnitřní přívod chladicí kapaliny; Materiál nástroje: monolitní slinutý karbid (VHM); Určení: vnitřní závity; Související normy: DIN 13; Směr vyráběného závitu: pravý i levý podle programu CNC.
