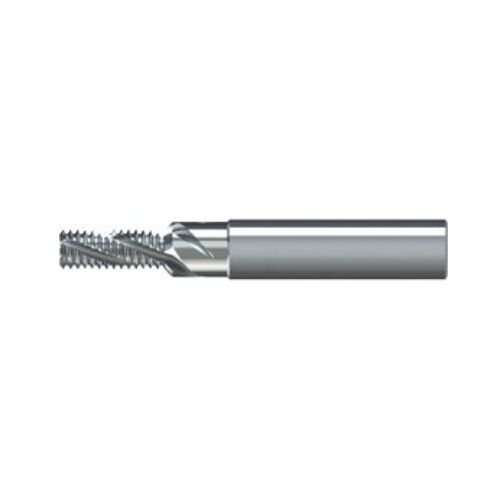

Závitová fréza se zahloubením 45° M5x0,8 3xD, VHM, GFS, JBO

Při výrobě závitového otvoru současně frézuje závit a sráží jeho vstup pod úhlem 45°. Spojení operací omezuje výměny nástrojů a uvolňuje místo v zásobníku CNC stroje. Pravý i levý závit vzniká volbou odpovídajícího programu CNC. Otvor pro závit se připravuje předem.
Provedení má válcovou stopku a pravé šroubovicové drážky. Pro válcové závity umožňuje metoda frézování vyrábět pravé i levé závity podle programu CNC. Krátké frézovací třísky usnadňují odvod a malé řezné síly podporují obrábění tenkostěnných dílů. Přesnost závitu lze ovlivnit korekcí dráhy nástroje. Řeznou rychlost, posuv a počet průchodů je třeba zvolit podle materiálu obrobku, povlaku, průměru a vyložení nástroje. Na zakázku jsou pro tuto řadu popsány úpravy chladicích kanálků, drážek a odlehčení zubových řad. Jde o volitelné modifikace, které nejsou automatickou součástí standardního výrobku.
Parametry: Označení varianty: GFS M5 3xD; Stoupání P [mm]: 0,8; l1 [mm]: 15,55; Celková délka l2 [mm]: 54; Minimální délka l3 [mm]: 36; Průměr stopky d2 [mm]: 6; Průměr zahloubení ds [mm]: 5,3; Délka ls [mm]: 16,3; Počet drážek z: 3; Provedení hloubky: 3 × D; Materiál nástroje: monolitní slinutý karbid (VHM); Určení: vnitřní závity; Související normy: DIN 13; Směr vyráběného závitu: pravý i levý podle programu CNC.
