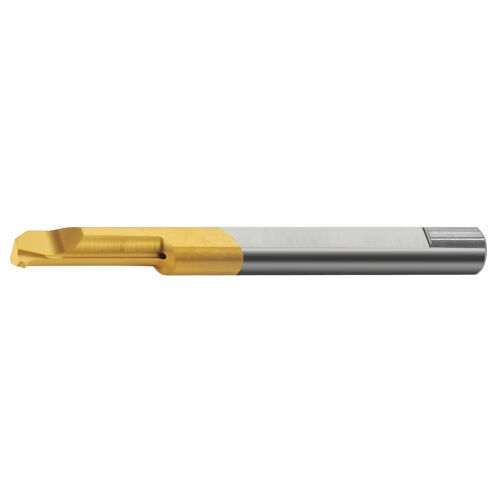

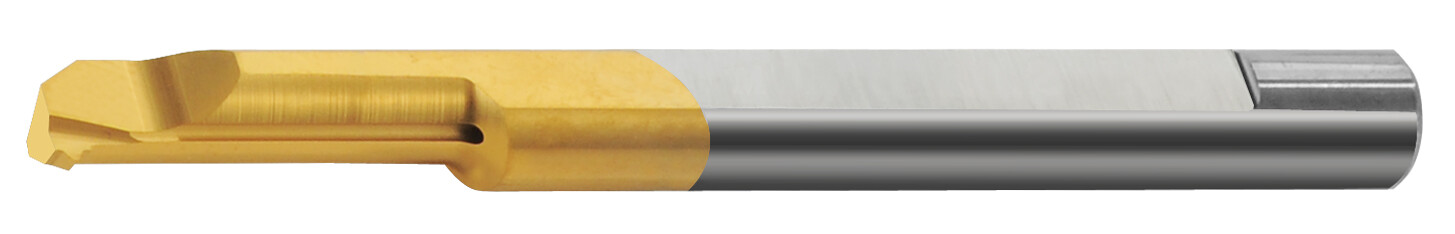

Závitovací mikronástroj ISO, MIR3L150.7ISOBXC

Miniaturní karbidový nůž pro soustružení vnitřních závitů. Řada zahrnuje částečné i plné profily; konkrétní varianta je určena profilem a stoupáním nebo rozsahem stoupání. Pravé provedení nástroje. Plný metrický profil ISO 60°. Stoupání podle tabulky: 0,7 mm.

Řezná jakost a použití

BXC: Karbidová jakost s PVD povlakem TiN pro nízké řezné rychlosti a široké spektrum obráběných materiálů. Katalogové označení oblasti použití: P30-P50; K25-K40. První volba: P - oceli, M - korozivzdorné oceli, K - litiny, S - žáruvzdorné slitiny a titan. Alternativní použití: N - neželezné kovy, H - kalené materiály.

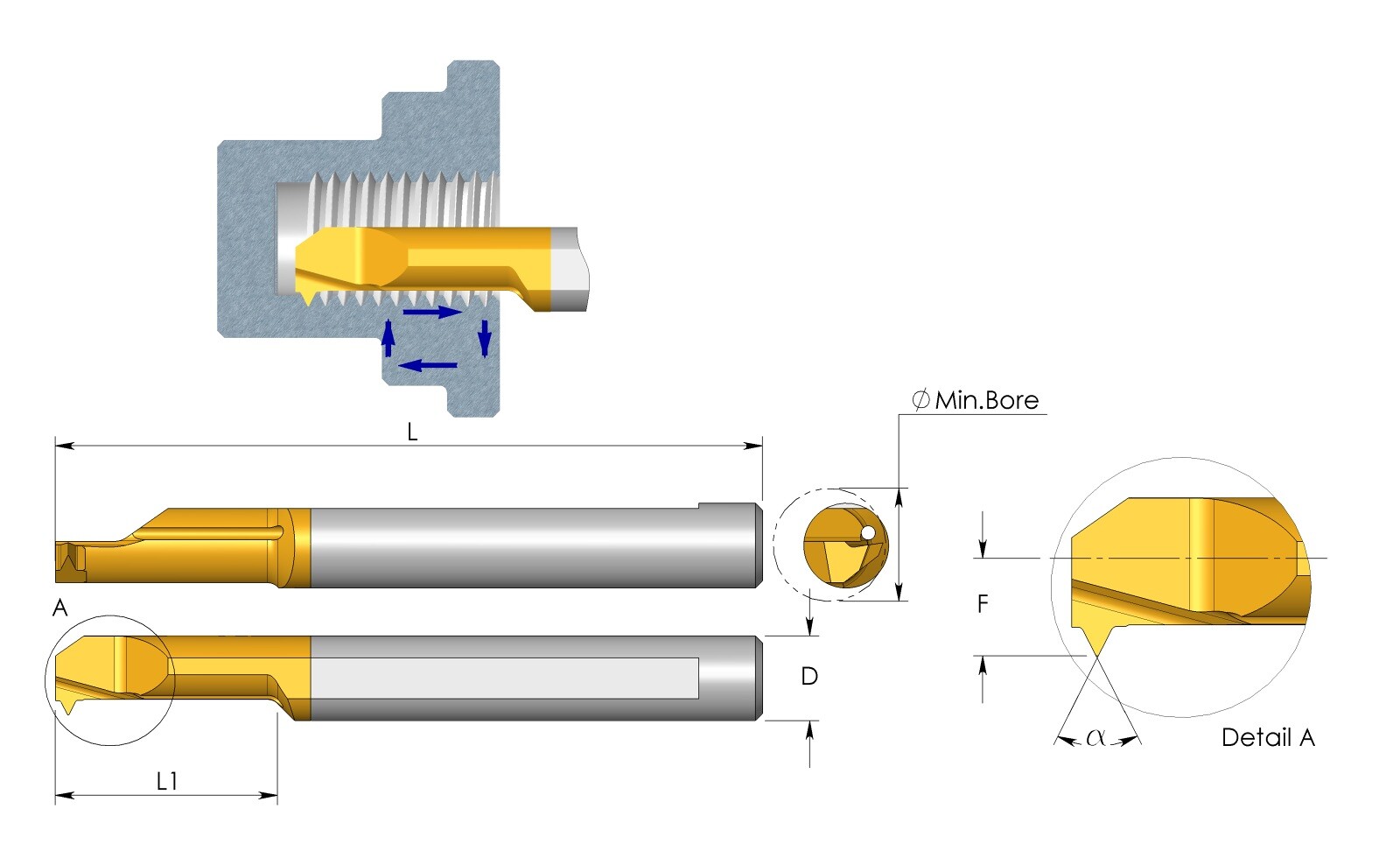

Technické parametry

• Průměr upínací stopky D: 3,0 mm
• Stoupání / rozsah stoupání: 0,7 mm
• Metrické závity - hrubé stoupání: M4
• Celková délka L: 39 mm
• Délka krčku L1: 15 mm
• Úhel alfa: 60°
• Rozměr F dle výkresu: 1,4 mm
• Rozměr a dle výkresu: 2,9 mm
• Minimální průměr dle katalogu: 3,2 mm
• Držák podle tabulky: SIM ... H3

Upnutí a kompatibilita

Katalog pro tento nástroj uvádí upnutí do držáků SIM ... H3. Velikost upnutí odpovídá stopce D = 3,0 mm. Držák vybírejte podle stopky, nikoli podle prvního čísla nebo minimálního průměru v označení nástroje.

Výchozí řezné podmínky

Výchozí řezné rychlosti vc v m/min pro jakost BXC: Nelegované oceli, oceli na odlitky a automatové oceli: 25 - 70; Nízkolegované oceli a oceli na odlitky (<5 % legur): 20 - 40; Vysoce legované, nástrojové oceli a oceli na odlitky: 20 - 40; Korozivzdorné oceli a oceli na odlitky: 25 - 40; Tvárná litina (GGG): 25 - 60; Šedá litina (GG): 30 - 70; Temperovaná litina: 20 - 40; Tvářené slitiny hliníku: 50 - 100; Slévárenské slitiny hliníku: 40 - 80; Slitiny mědi: 30 - 60; Nekovové materiály (reaktoplasty, vláknové plasty, tvrdá pryž): 40 - 80; Žáruvzdorné slitiny a superslitiny (báze Fe, Ni nebo Co): 15 - 30; Titan a titanové slitiny (vytvrzené slitiny alfa + beta): 10 - 30; Kalená ocel (45-50, 51-55 a 56-62 HRC): 10 - 30; Kokilová litina: 10 - 30; Kalená litina: 10 - 20. Doporučené počty průchodů podle katalogových stoupání: 0,5 mm / 48 TPI: 6 - 12; 0,7 mm / 36 TPI: 7 - 14; 0,8 mm / 32 TPI: 7 - 16; 1,0 mm / 24 TPI: 8 - 18; 1,25 mm / 20 TPI: 8 - 20; 1,5 mm / 16 TPI: 10 - 22; 2 - 5 mm / 14 - 5 TPI: 20 - 38.
