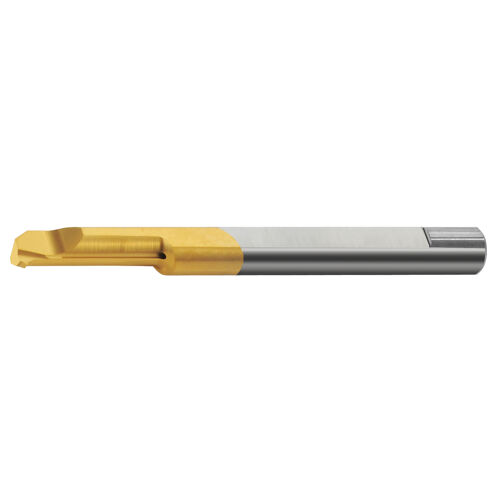

Závitovací mikronástroj UN, MIR3L1536UNK20

Miniaturní karbidový nůž pro soustružení vnitřních závitů. Řada zahrnuje částečné i plné profily; konkrétní varianta je určena profilem a stoupáním nebo rozsahem stoupání. Pravé provedení nástroje. Plný profil UN 60°. Rozsah nebo hodnota závitů na palec: 36 TPI.

Řezná jakost a použití

K20: Nepovlakovaný karbid pro neželezné kovy, hliník a litinu. Konkrétní vhodnost pro skupiny obráběných materiálů rozlišuje aplikační matice dané řady. Katalogové označení oblasti použití: K10-K30. První volba: N - neželezné kovy. Alternativní použití: M - korozivzdorné oceli, K - litiny, S - žáruvzdorné slitiny a titan.

Technické parametry

• Průměr upínací stopky D: 3,0 mm
• Počet závitů na palec / rozsah: 36 TPI
• Rozměry UNF: 8
• Rozměry UNS: 10
• Celková délka L: 39 mm
• Délka krčku L1: 15 mm
• Úhel alfa: 60°

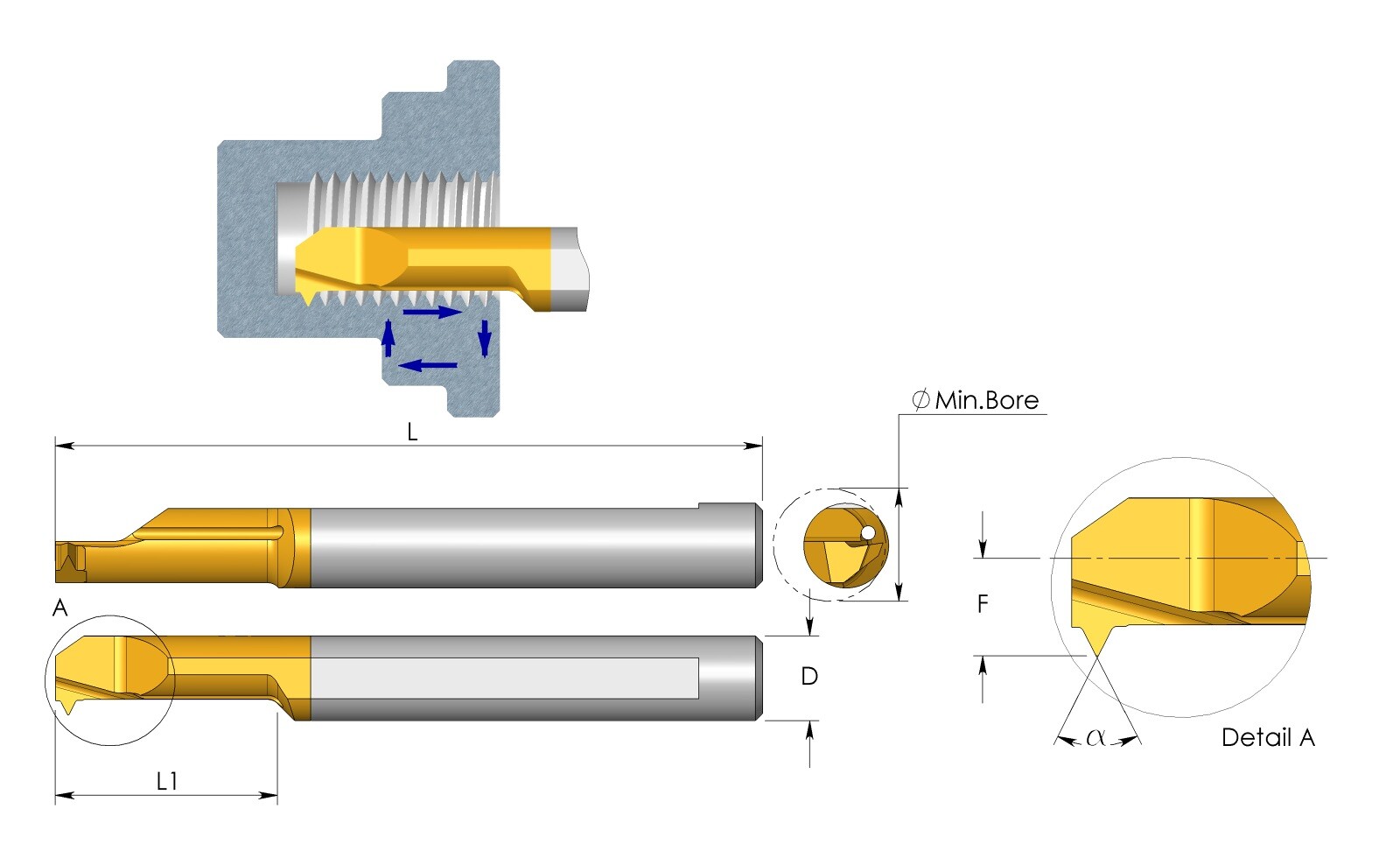

• Rozměr F dle výkresu: 1,4 mm
• Rozměr a dle výkresu: 2,9 mm
• Minimální průměr dle katalogu: 3,2 mm
• Držák podle tabulky: SIM...H3

Upnutí a kompatibilita

Katalog pro tento nástroj uvádí upnutí do držáků SIM...H3. Velikost upnutí odpovídá stopce D = 3,0 mm. Držák vybírejte podle stopky, nikoli podle prvního čísla nebo minimálního průměru v označení nástroje.

Výchozí řezné podmínky
