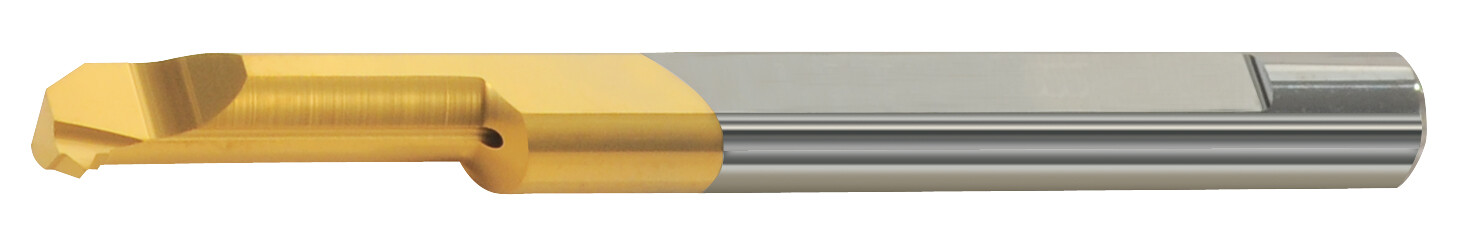

Závitovací mikronástroj UNJ, MIR5L1820UNJK20

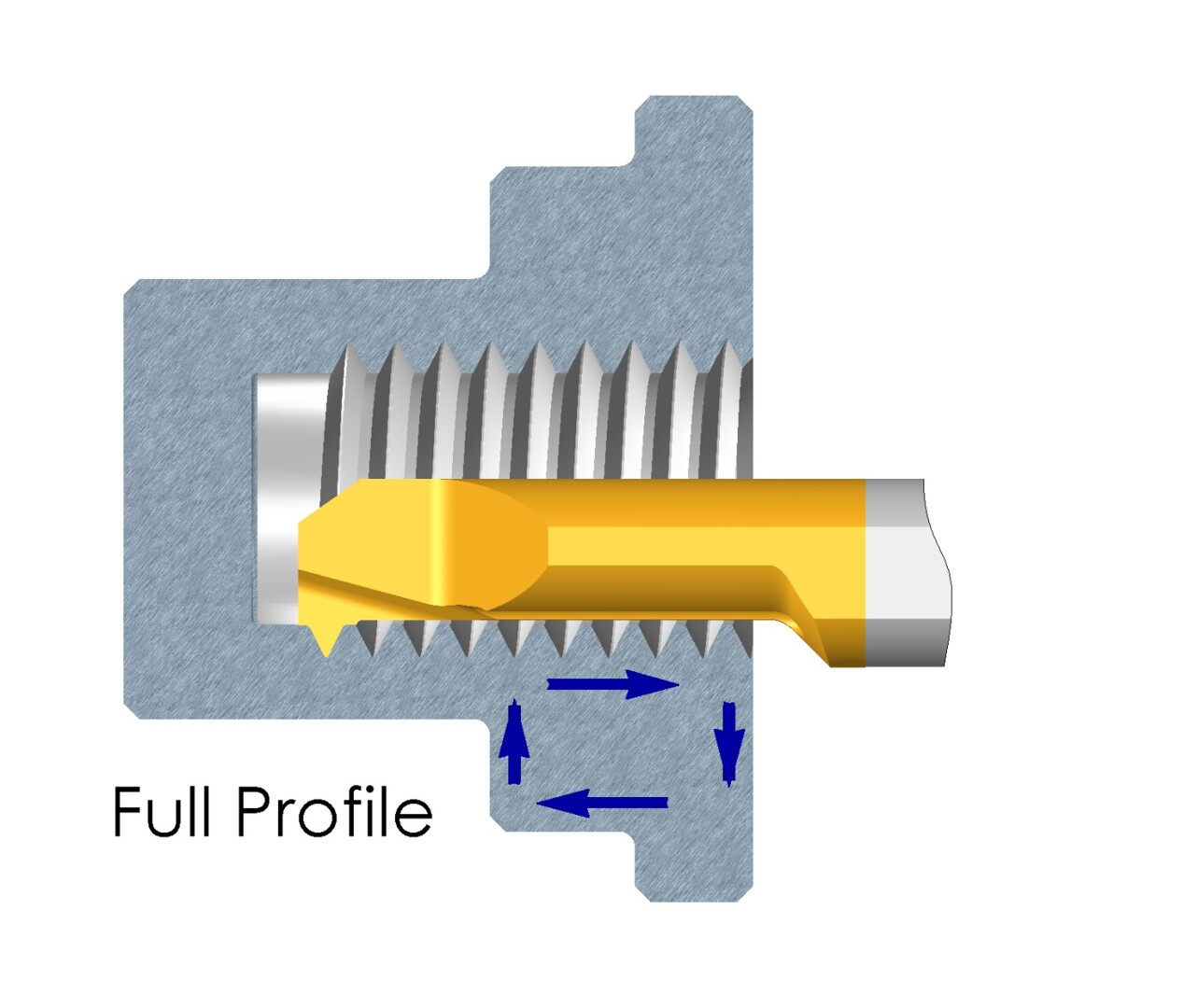

Miniaturní karbidový nůž pro soustružení vnitřních závitů. Řada zahrnuje částečné i plné profily; konkrétní varianta je určena profilem a stoupáním nebo rozsahem stoupání. Pravé provedení nástroje. Plný profil UNJ 60°.

Řezná jakost a použití

K20: Nepovlakovaný karbid pro neželezné kovy, hliník a litinu. Konkrétní vhodnost pro skupiny obráběných materiálů rozlišuje aplikační matice dané řady. Katalogové označení oblasti použití: K10-K30. První volba: N - neželezné kovy. Alternativní použití: M - korozivzdorné oceli, K - litiny, S - žáruvzdorné slitiny a titan.

Technické parametry

• Závitové rozměry uvedené v katalogu: 1/4-20 UNJC
• Celková délka L: 51 mm
• Délka krčku L1: 18 mm
• Úhel alfa: 60°

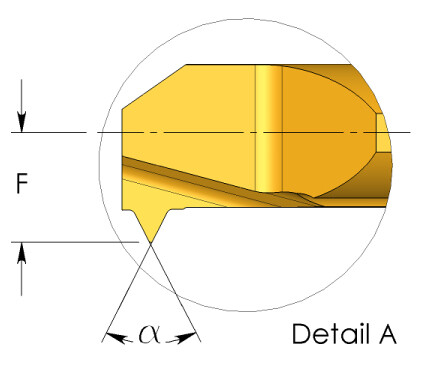

• Rozměr F dle výkresu: 2,3 mm
• Rozměr a dle výkresu: 4,8 mm
• Minimální průměr dle katalogu: 5,0 mm
• Držák podle tabulky: SIM...H5
• Průměr upínací stopky D: 5,0 mm

Upnutí a kompatibilita

Katalog pro tento nástroj uvádí upnutí do držáků SIM...H5. Velikost upnutí odpovídá stopce D = 5,0 mm. Držák vybírejte podle stopky, nikoli podle prvního čísla nebo minimálního průměru v označení nástroje.

Výchozí řezné podmínky

Výchozí řezné rychlosti vc v m/min pro jakost K20: Tvářené slitiny hliníku: 30 - 50; Slévárenské slitiny hliníku: 20 - 40; Slitiny mědi: 20 - 40; Nekovové materiály (reaktoplasty, vláknové plasty, tvrdá pryž): 20 - 40. Doporučené počty průchodů podle katalogových stoupání: 0,5 mm / 48 TPI: 6 - 12; 0,7 mm / 36 TPI: 7 - 14; 0,8 mm / 32 TPI: 7 - 16; 1,0 mm / 24 TPI: 8 - 18; 1,25 mm / 20 TPI: 8 - 20; 1,5 mm / 16 TPI: 10 - 22; 2 - 5 mm / 14 - 5 TPI: 20 - 38.
