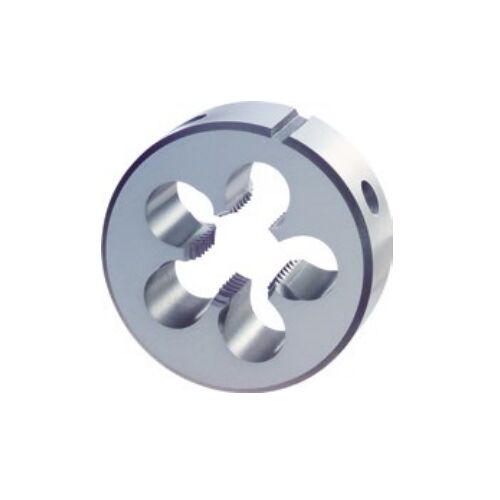

Závitové očko 1/4 - 18 NPTF, pravý závit, HSS, spirálový náběh, průměr 38 mm, tloušťka 14

Slouží k vyřezání vnějšího závitu na předem připraveném válcovém polotovaru. Vnější průměr a tloušťka očka určují potřebnou velikost držáku; materiál a náběh očka se volí podle obráběného materiálu.
Spirálový náběh odvádí třísky před očko a snižuje řezný moment. Omezuje hromadění třísek v otvorech, což podporuje kvalitu povrchu závitu a životnost nástroje. Před řezáním opatřete polotovar souosým náběhovým sražením. Průměr polotovaru musí být menší než jmenovitý průměr závitu podle doporučených tabulek. Odpovídající mazání a správná příprava omezují zadírání a vytrhávání závitu. Řeznou rychlost, kapalinu a rozměry polotovaru zvolte podle obráběného materiálu a doporučených řezných podmínek.

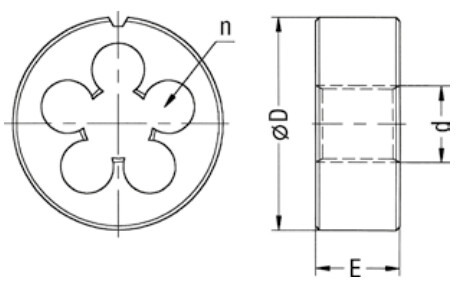

Parametry: Označení varianty: 1/4 - 18 NPTF Schäl; Vnější průměr očka D [mm]: 38; Tloušťka očka E [mm]: 14; Počet řezných zubů n: 5; Materiál nástroje: HSS; Náběh: spirálový (Schäl); Související normy: ANSI B1.20.3; Směr závitu: pravý.
