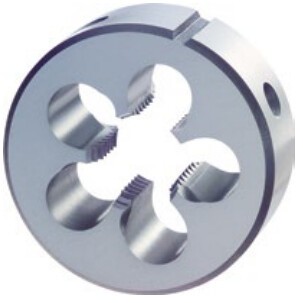

Závitové očko M13x1 6g, pravý závit, HSS, spirálový náběh, lapované, pro mosaz, průměr 38

Slouží k vyřezání vnějšího závitu na předem připraveném válcovém polotovaru. Vnější průměr a tloušťka očka určují potřebnou velikost držáku; materiál a náběh očka se volí podle obráběného materiálu.
Spirálový náběh odvádí třísky před očko a snižuje řezný moment. Omezuje hromadění třísek v otvorech, což podporuje kvalitu povrchu závitu a životnost nástroje. Provedení pro mosaz má rozšířené prostory pro třísky. Katalog pro tuto variantu uvádí náběh 1,25 × P a spirálový náběh od průměru závitu 3 mm. Před řezáním opatřete polotovar souosým náběhovým sražením. Průměr polotovaru musí být menší než jmenovitý průměr závitu podle doporučených tabulek. Odpovídající mazání a správná příprava omezují zadírání a vytrhávání závitu. Řeznou rychlost, kapalinu a rozměry polotovaru zvolte podle obráběného materiálu a doporučených řezných podmínek.

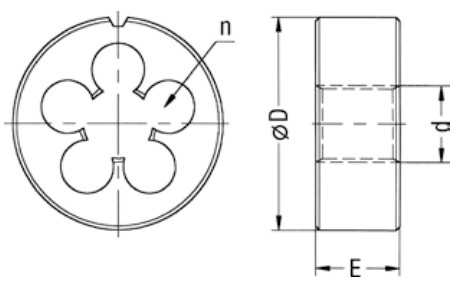

Parametry: Označení varianty: M 13x1 6g Ms. Schäl gel.; Stoupání P [mm]: 1; Vnější průměr očka D [mm]: 38; Tloušťka očka E [mm]: 10; Počet řezných zubů n: 5; Tolerance závitu: 6g; Materiál nástroje: HSS; Náběh: spirálový (Schäl); Dokončení: lapované; Související normy: DIN EN 22568, DIN 13; Směr závitu: pravý.
