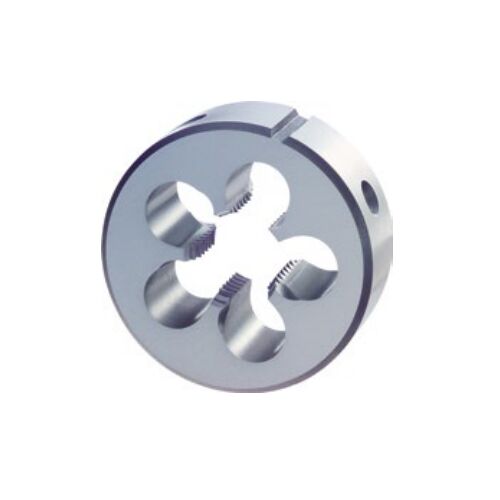

Závitové očko M2,5x0,45 6g 70°, pravý závit, HSS, průměr 16 mm, tloušťka 5 mm, DIN EN
Slouží k vyřezání vnějšího závitu na předem připraveném válcovém polotovaru. Vnější průměr a tloušťka očka určují potřebnou velikost držáku; materiál a náběh očka se volí podle obráběného materiálu.
Zkrácený náběh je vhodný pro řezání blízko osazení. Nelze jej správně vytvořit prostým přebroušením čela běžného očka. Před řezáním opatřete polotovar souosým náběhovým sražením. Průměr polotovaru musí být menší než jmenovitý průměr závitu podle doporučených tabulek. Odpovídající mazání a správná příprava omezují zadírání a vytrhávání závitu. Řeznou rychlost, kapalinu a rozměry polotovaru zvolte podle obráběného materiálu a doporučených řezných podmínek.
Parametry: Označení varianty: M 2,5 6g 70°; Stoupání P [mm]: 0,45; Vnější průměr očka D [mm]: 16; Tloušťka očka E [mm]: 5; Počet řezných zubů n: 4; Tolerance závitu: 6g; Materiál nástroje: HSS; Krátký náběh: 70°, přibližně 1,25 × stoupání; Související normy: DIN EN 22568, DIN 13; Směr závitu: pravý.
| Typ závitu | M |
| Průměr závitu | M2,5 |
| Směr | Pravořezný |
| Tolerance | 6g |
| Materiál nástroje | HSS |
| Stoupání závitu | 0,45 |
| Výrobce | JBO |
