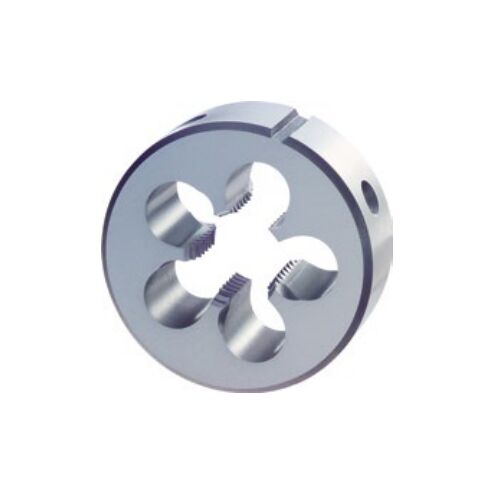

Závitové očko M3,5x0,6 6g 4, pravý závit, HSS, spirálový náběh, průměr 20 mm, tloušťka 5

Slouží k vyřezání vnějšího závitu na předem připraveném válcovém polotovaru. Vnější průměr a tloušťka očka určují potřebnou velikost držáku; materiál a náběh očka se volí podle obráběného materiálu.
Spirálový náběh odvádí třísky před očko a snižuje řezný moment. Omezuje hromadění třísek v otvorech, což podporuje kvalitu povrchu závitu a životnost nástroje. Před řezáním opatřete polotovar souosým náběhovým sražením. Průměr polotovaru musí být menší než jmenovitý průměr závitu podle doporučených tabulek. Odpovídající mazání a správná příprava omezují zadírání a vytrhávání závitu. Řeznou rychlost, kapalinu a rozměry polotovaru zvolte podle obráběného materiálu a doporučených řezných podmínek.

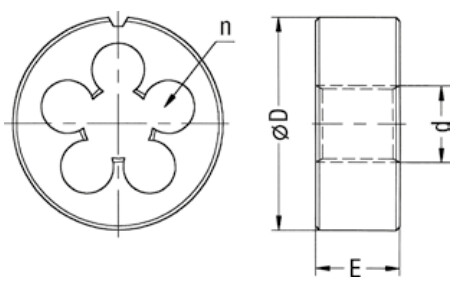

Parametry: Označení varianty: M 3,5 6g 4 průměr 20 Schäl; Stoupání P [mm]: 0,6; Vnější průměr očka D [mm]: 20; Tloušťka očka E [mm]: 5; Počet řezných zubů n: 4; Tolerance závitu: 6g; Materiál nástroje: HSS; Náběh: spirálový (Schäl); Související normy: DIN EN 22568, DIN 13; Směr závitu: pravý.
