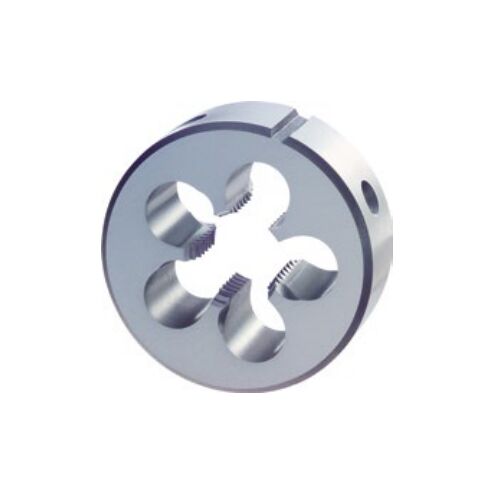

Závitové očko M3 6e 4, pravý závit, HSSE, spirálový náběh, lapované, průměr 16 mm,

Slouží k vyřezání vnějšího závitu na předem připraveném válcovém polotovaru. Vnější průměr a tloušťka očka určují potřebnou velikost držáku; materiál a náběh očka se volí podle obráběného materiálu.
Spirálový náběh odvádí třísky před očko a snižuje řezný moment. Omezuje hromadění třísek v otvorech, což podporuje kvalitu povrchu závitu a životnost nástroje. Před řezáním opatřete polotovar souosým náběhovým sražením. Průměr polotovaru musí být menší než jmenovitý průměr závitu podle doporučených tabulek. Odpovídající mazání a správná příprava omezují zadírání a vytrhávání závitu. Řeznou rychlost, kapalinu a rozměry polotovaru zvolte podle obráběného materiálu a doporučených řezných podmínek. Tolerance 6e je v katalogu uvedena pro závity s následnou silnější galvanickou ochrannou vrstvou. Přídavek pro povlak musí odpovídat požadavku na hotový závit.
Parametry: Označení varianty: M 3 6e HSSE Schäl gel. 4 průměr 16; Vnější průměr očka D [mm]: 16; Tloušťka očka E [mm]: 5; Počet řezných zubů n: 4; Tolerance závitu: 6e; Materiál nástroje: HSSE; Náběh: spirálový (Schäl); Dokončení: lapované; Související normy: DIN 13; Směr závitu: pravý.
