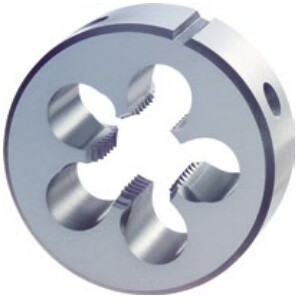

Závitové očko M4x0,7 6g 70°, pravý závit, HSS, spirálový náběh, průměr 20 mm, tloušťka 5

Slouží k vyřezání vnějšího závitu na předem připraveném válcovém polotovaru. Vnější průměr a tloušťka očka určují potřebnou velikost držáku; materiál a náběh očka se volí podle obráběného materiálu.
Spirálový náběh odvádí třísky před očko a snižuje řezný moment. Omezuje hromadění třísek v otvorech, což podporuje kvalitu povrchu závitu a životnost nástroje. Zkrácený náběh je vhodný pro řezání blízko osazení. Nelze jej správně vytvořit prostým přebroušením čela běžného očka. Před řezáním opatřete polotovar souosým náběhovým sražením. Průměr polotovaru musí být menší než jmenovitý průměr závitu podle doporučených tabulek. Odpovídající mazání a správná příprava omezují zadírání a vytrhávání závitu. Řeznou rychlost, kapalinu a rozměry polotovaru zvolte podle obráběného materiálu a doporučených řezných podmínek.
Parametry: Označení varianty: M 4 6g 70° Schäl; Stoupání P [mm]: 0,7; Vnější průměr očka D [mm]: 20; Tloušťka očka E [mm]: 5; Počet řezných zubů n: 4; Tolerance závitu: 6g; Materiál nástroje: HSS; Náběh: spirálový (Schäl); Krátký náběh: 70°, přibližně 1,25 × stoupání; Související normy: DIN EN 22568, DIN 13; Směr závitu: pravý.
