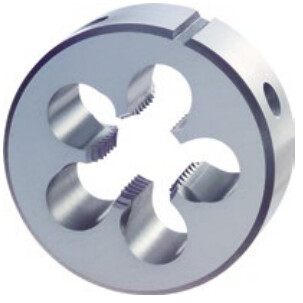

Závitové očko UNC 1 3/8 - 6 GG 2A, pravý závit, HSS, spirálový náběh, DIN EN 22568, JBO
Slouží k vyřezání vnějšího závitu na předem připraveném válcovém polotovaru. Vnější průměr a tloušťka očka určují potřebnou velikost držáku; materiál a náběh očka se volí podle obráběného materiálu.
Spirálový náběh odvádí třísky před očko a snižuje řezný moment. Omezuje hromadění třísek v otvorech, což podporuje kvalitu povrchu závitu a životnost nástroje. Před řezáním opatřete polotovar souosým náběhovým sražením. Průměr polotovaru musí být menší než jmenovitý průměr závitu podle doporučených tabulek. Odpovídající mazání a správná příprava omezují zadírání a vytrhávání závitu. Řeznou rychlost, kapalinu a rozměry polotovaru zvolte podle obráběného materiálu a doporučených řezných podmínek.

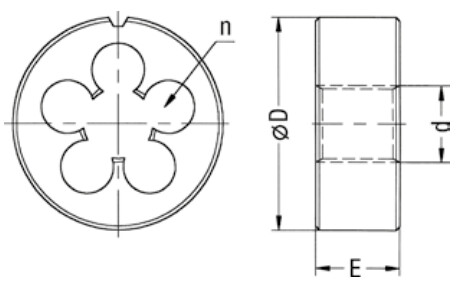

Parametry: Označení varianty: UNC 1 3/8 - 6 GG 2A Schäl; Počet řezných zubů n: 65; Tolerance závitu: 2A; Materiál nástroje: HSS; Náběh: spirálový (Schäl); Související normy: DIN EN 22568, ASME B1.1; Směr závitu: pravý.
| Typ závitu | UNC |
| Průměr závitu | UNC1 3/8´´ |
| Směr | Pravořezný |
| Tolerance | 2A |
| Materiál nástroje | HSS |
| Výrobce | JBO |
