Kleštiny ER KEMMLER
Systém ER kleštiny byl vyvinut a patentován švýcarskou společností Rego-Fix v roce 1973 a je standardizovaný normou DIN 6499. Jde o nejrozšířenější upínací systém na světě a dnes je k dispozici u mnoha výrobců po celém světě (Kintek, Fahrion, Kemmler). Číslo série odpovídá průměru otvoru kuželové dutiny v milimetrech; rozlišujeme velikosti kleštin ER8, ER11, ER16, ER20, ER25, ER32, ER40 a ER50. Upínací kleštiny ER se ve většině sérií sevřou tak, aby udržely díly až o 1 mm menší, než je jmenovitý vnitřní rozměr kleštiny (u ER-50 až o 2 mm menší a u menších velikostí o 0,5 mm). ER kleštiny jsou k dispozici v dělení průměrů po 1 mm nebo 0,5 mm. ER upínací kleština tak pojme jakýkoli průměr od své jmenovité velikosti až po její o 1 mm menší sevřenou velikost. Kompletní sady kleštin ER s dělením po 1 mm se hodí pro jakýkoli možný válcový průměr v rámci rozsahu celé řady.

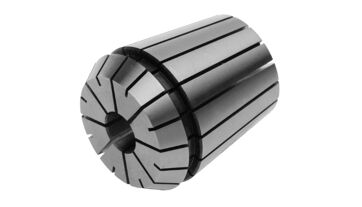

Kleština ER11 5,5-5,0 DIN 6499B (ISO 15488 B), Kemmler, 4008E-055
- velikost: ER11 - upínací rozsah d (mm): 5,5-5,0 - rozměr D (mm): 11,5 - rozměr L (mm): 18
Kleština ER11 6,0-5,5 DIN 6499B (ISO 15488 B), Kemmler, 4008E-06
- velikost: ER11 - upínací rozsah d (mm): 6,0-5,5 - rozměr D (mm): 11,5 - rozměr L (mm): 18
Kleština ER11 6,5-6,0 DIN 6499B (ISO 15488 B), Kemmler, 4008E-065
- velikost: ER11 - upínací rozsah d (mm): 6,5-6,0 - rozměr D (mm): 11,5 - rozměr L (mm): 18
Kleština ER11 7,0-6,5 DIN 6499B (ISO 15488 B), Kemmler, 4008E-07
- velikost: ER11 - upínací rozsah d (mm): 7,0-6,5 - rozměr D (mm): 11,5 - rozměr L (mm): 18
Kleština ER11 1,0-0,5 DIN 6499B (ISO 15488 B), Kemmler, 4008EP-01
- velikost: ER11 - upínací rozsah d (mm): 1,0-0,5 - rozměr D (mm): 11,5 - rozměr L (mm): 18
Kleština ER11 1,5-1,0 DIN 6499B (ISO 15488 B), Kemmler, 4008EP-015
- velikost: ER11 - upínací rozsah d (mm): 1,5-1,0 - rozměr D (mm): 11,5 - rozměr L (mm): 18
Kleština ER11 2,0-1,5 DIN 6499B (ISO 15488 B), Kemmler, 4008EP-02
- velikost: ER11 - upínací rozsah d (mm): 2,0-1,5 - rozměr D (mm): 11,5 - rozměr L (mm): 18
Kleština ER11 2,5-2,0 DIN 6499B (ISO 15488 B), Kemmler, 4008EP-025
- velikost: ER11 - upínací rozsah d (mm): 2,5-2,0 - rozměr D (mm): 11,5 - rozměr L (mm): 18
Kleština ER11 3,0-2,5 DIN 6499B (ISO 15488 B), Kemmler, 4008EP-03
- velikost: ER11 - upínací rozsah d (mm): 3,0-2,5 - rozměr D (mm): 11,5 - rozměr L (mm): 18
Kleština ER11 3,5-3,0 DIN 6499B (ISO 15488 B), Kemmler, 4008EP-035
- velikost: ER11 - upínací rozsah d (mm): 3,5-3,0 - rozměr D (mm): 11,5 - rozměr L (mm): 18
Kleština ER11 4,0-3,5 DIN 6499B (ISO 15488 B), Kemmler, 4008EP-04
- velikost: ER11 - upínací rozsah d (mm): 4,0-3,5 - rozměr D (mm): 11,5 - rozměr L (mm): 18
Kleština ER11 4,5-4,0 DIN 6499B (ISO 15488 B), Kemmler, 4008EP-045
- velikost: ER11 - upínací rozsah d (mm): 4,5-4,0 - rozměr D (mm): 11,5 - rozměr L (mm): 18
Kleština ER11 5,0-4,5 DIN 6499B (ISO 15488 B), Kemmler, 4008EP-05
- velikost: ER11 - upínací rozsah d (mm): 5,0-4,5 - rozměr D (mm): 11,5 - rozměr L (mm): 18
Kleština ER11 5,5-5,0 DIN 6499B (ISO 15488 B), Kemmler, 4008EP-055
- velikost: ER11 - upínací rozsah d (mm): 5,5-5,0 - rozměr D (mm): 11,5 - rozměr L (mm): 18

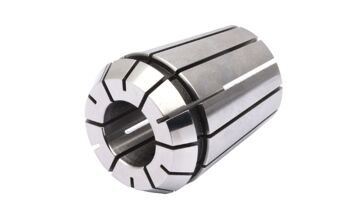

Kleština ER11 6,0-5,5 DIN 6499B (ISO 15488 B), Kemmler, 4008EP-06
- velikost: ER11 - upínací rozsah d (mm): 6,0-5,5 - rozměr D (mm): 11,5 - rozměr L (mm): 18
Kleština ER11 6,5-6,0 DIN 6499B (ISO 15488 B), Kemmler, 4008EP-065
- velikost: ER11 - upínací rozsah d (mm): 6,5-6,0 - rozměr D (mm): 11,5 - rozměr L (mm): 18
Kleština ER11 7,0-6,5 DIN 6499B (ISO 15488 B), Kemmler, 4008EP-07
- velikost: ER11 - upínací rozsah d (mm): 7,0-6,5 - rozměr D (mm): 11,5 - rozměr L (mm): 18
Sada kleštin ER11, 13dílná, 1-7mm, DIN 6388 (ISO 10897), Kemmler, 4008EP-S
Kleština ER16 1,0-0,5 DIN 6499B (ISO 15488B), Kemmler, 426E-01
- velikost: ER16 - upínací rozsah d (mm): 1-0,5 - rozměr D (mm): 17 - rozměr L (mm): 27
Kleština ER16 2,0-1,0 DIN 6499B (ISO 15488B), Kemmler, 426E-02
- velikost: ER16 - upínací rozsah d (mm): 2-1,0 - rozměr D (mm): 17 - rozměr L (mm): 27
Kleština ER16 3,0-2,0 DIN 6499B (ISO 15488B), Kemmler, 426E-03
- velikost: ER16 - upínací rozsah d (mm): 3-2,0 - rozměr D (mm): 17 - rozměr L (mm): 27
Kleština ER16 4,0-3,0 DIN 6499B (ISO 15488B), Kemmler, 426E-04
- velikost: ER16 - upínací rozsah d (mm): 4-3,0 - rozměr D (mm): 17 - rozměr L (mm): 27
Kleština ER16 5,0-4,0 DIN 6499B (ISO 15488B), Kemmler, 426E-05
- velikost: ER16 - upínací rozsah d (mm): 5-4,0 - rozměr D (mm): 17 - rozměr L (mm): 27
Kleština ER16 7,0-6,0 DIN 6499B (ISO 15488B), Kemmler, 426E-07
- velikost: ER16 - upínací rozsah d (mm): 7-6,0 - rozměr D (mm): 17 - rozměr L (mm): 27
Kleština ER16 9,0-8,0 DIN 6499B (ISO 15488B), Kemmler, 426E-09
- velikost: ER16 - upínací rozsah d (mm): 9-8,0 - rozměr D (mm): 17 - rozměr L (mm): 27
Kleština ER16 3 DIN 6499B (ISO 15488B), Kemmler, 426EA-03
- velikost: ER16 - upínací otvor d (mm): 3 - rozměr D (mm): 17 - rozměr L (mm): 27
Kleština ER16 4 DIN 6499B (ISO 15488B), Kemmler, 426EA-04
- velikost: ER16 - upínací otvor d (mm): 4 - rozměr D (mm): 17 - rozměr L (mm): 27
Kleština ER16 5 DIN 6499B (ISO 15488B), Kemmler, 426EA-05
- velikost: ER16 - upínací otvor d (mm): 5 - rozměr D (mm): 17 - rozměr L (mm): 27
Kleština ER16 6 DIN 6499B (ISO 15488B), Kemmler, 426EA-06
- velikost: ER16 - upínací otvor d (mm): 6 - rozměr D (mm): 17 - rozměr L (mm): 27
Kleština ER16 7 DIN 6499B (ISO 15488B), Kemmler, 426EA-07
- velikost: ER16 - upínací otvor d (mm): 7 - rozměr D (mm): 17 - rozměr L (mm): 27
