Vrtání

Principem vrtání je souběžný otáčivý a posuvný pohyb vrtacího nástroje. Oba typy pohybu může vykonávat také obrobek samotný. Otáčení je primárním pohybem, posuv je pohyb sekundární. K vrtání děr se většinou přistupuje až v pokročilejší fázi procesu obrábění. Existuje tedy riziko znehodnocení dosavadní práce při špatné volbě vrtáku. Vrtací operace se mohou zdát jednoduché, ale opak je pravdou. Nesprávná funkce či nekvalitní nástroj nebo špatně nastavené řezné podmínky  mohou vyústit ve velice nepříjemné výsledky znehodnocující celý obrobek.

Vrtací a vyvrtávací nástroje

Vrtáky monolitní  (šroubovité, středicí vrtáky, NC navrtáváky, stupňovité vrtáky, vrtáky pro vrtání dlouhých děr; podle materiálu nástroje: tvrdokovové vrtáky či vrtáky z HSS); vrtáky s výměnnými břitovými destičkami; záhlubníky; výhrubníky a výstružníky; čelní válcové frézy s válcovou nebo kuželovou upínací stopkou; vyvrtávací tyče a hlavy.

Vrtání a vyvrtávání děr můžeme realizovat na těchto strojích

Vrtačky (stolní, sloupové, stojanové, radiální); vrtačky s revolverovou hlavou; mnohovřetenové vrtačky; souřadnicové vrtačky; vodorovné vyvrtávačky (horizontky); vrtačky s CNC řízením; soustruhy; frézky.

Podle typu resp. uplatnění rozlišujeme díry se závitem (vrtáky pod závit); díry s vůlí pro šrouby; díry s válcovým zahloubením; lícované díry; díry pro trubky; díry, pro kanálky; vyvažovací díry; hluboké díry; chladicí kanálky.

Výběr podle obráběného materiálu
Při výběru vrtáku si klademe tyto otázky ve vztahu k vrtanému obrobku.
Vykazuje obráběný materiál dobré dělení třísky?
Tvoří vrtaný materiál krátké nebo dlouhé třísky?
Jaká je obrobitelnost a tvrdost materiálu (vrtání těžkoobrobitelných materiálů)?
Budeme obrábět slitiny?

Mikrootvory
Vrtání děr malých až středních průměrů. Při vrtání děr o malých či středních průměrech můžeme zvolit monolitní tvrdokovové vrtáky neboli karbidové vrtáky, vrtáky s vyměnitelnými břitovými destičkami vrtáky s výměnnými vrtacími hlavami.

Vrtání děr s velkým průměrem

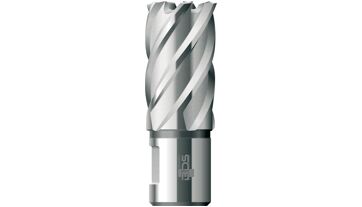

Při vrtání děr o velkém průměru na strojích s omezeným výkonem se nabízí: jádrové vrtáky; vyvrtávací nástroje, které zvětší průměr díry a frézovacích nástroje.

Vrtání hlubokých děr
Předvrtání vodicí díry. Vrtáky pro vodicí díry jsou konstruovány pro docílení co nejpřesnější vrtací polohu vrtáku a minimální obvodovou házivost a používají se s vrtáky hluboké díry.

Sériovost a množství vrtaných děr: Velké série vyžadují optimalizované či speciální vrtáky. Tyto vrtáky obnášejí vyšší vstupní náklady ale s dobrou návratností investice. Pro menší série volíme vrtáky s ohledem univerzálnost a cenu.
